T69Y—100/200型高压差调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： T69Y—100、T69Y—200

类别：调节阀

结构：焊接调节阀、多级升降式调节阀、套筒柱塞式调节阀

壳体： 25优质碳素钢

密封：更新中…

压力： 10 MPa、20MPa

温度： ≤250℃

作用：高压差调节阀

标准：国标

产品特点：更新中…

适用介质：水

型号说明

T 6 9 Y—100 C

T --------------------- 调节阀

6 --------------------- 阀的连接方式（如：焊接）

9 --------------------- 阀的结构（如：多级升降套筒柱塞式调节阀）

Y --------------------- 阀的密封材质（如：硬质合金）

100 -------------------- 阀的公称压力（如：10MPa）

C -------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用介质	适用温度/℃
型号	PN	/MPa	适用介质	适用温度/℃
T69Y—100	100	10	水	≤250
T69Y—200	200	20	水	≤250

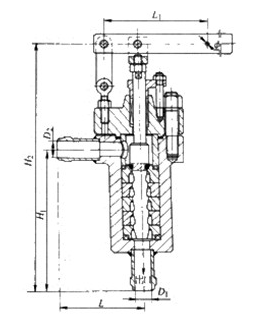

外形及连接尺寸图

外形及连接尺寸表

T69Y—100 (mm)

DN	D₁	D2	L	Η₁	H₂	Φ	L₁	重量/kg	配管尺寸
80	80	89	250	450	760	12	600	80	Φ108x4.5

T69Y—200 (mm)

DN	D₁	D2	L	Η₁	H₂	Φ	L₁	重量/kg	配管尺寸
32	32	42	178	290	520	8	196	32	Φ2x3.5
50	50	62	163	283	513	8	196	34.5	Φ60 x 5

主要零部件材料表

型号	材料
型号	阀体	上阀座、中阀座、下阀座、阀瓣	闽盖	进口出管
T69Y—100	25	2Cr13	25	20
T69Y—200	25	2Cr13	25	20

T69Y—100/200型高压差调节阀CAD图纸下载
