- JT41H/W型PN16 ~ PN25截止、调节两用阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
型号： JT41H、JT41W
类别： 多用阀
结构：
壳体： 碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）
密封： 铬不锈钢、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）
压力： 1.6MPa~10.0MPa
温度： ≤200℃
作用： 更新中…
标准： 国标
产品特点:更新中…
适用介质:水、油品、气、硝酸类、醋酸类
型号说明:更新中…
主要性能
型号 | PN | 工作压力 /MPa | 适用温度/℃ | 适用介质 |
JT41H—16C~ 100 | 16 ~100 | 1.6~ 10.0 | ≤200 | 水、油 品、气 |
JT41W—16P~ 100 | 16~ 100 | 1.6~ 10.0 | ≤200 | 硝酸类 |
JT41W—16R~ 100R | 16~100 | 1.6~10.0 | ≤200 | 醋酸类 |

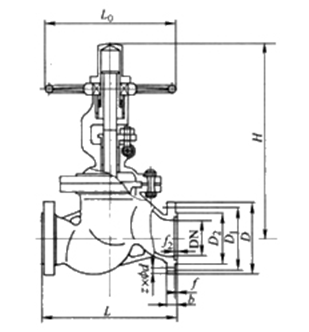

外形及连接尺寸图
外形及连接尺寸表
PN16 （mm）
DN | L | L0 | D | D1 | D2 | f | b | Η | z×Φd | 重量/kg |
20 | 150 | 160 | 105 | 75 | 55 | 2 | 16 | 267 | 4×Φ14 | 9 |
25 | 160 | 160 | 115 | 85 | 65 | 2 | 16 | 286 | 4×Φ14 | 13 |
40 | 200 | 240 | 145 | 110 | 85 | 3 | 16 | 372 | 4×Φ18 | 20 |
50 | 230 | 320 | 160 | 125 | 100 | 3 | 16 | 412 | 4×Φ18 | 26 |
80 | 310 | 360 | 195 | 160 | 135 | 3 | 20 | 498 | 4×Φ18 | 58 |
100 | 350 | 400 | 215 | 180 | 155 | 3 | 20 | 536 | 4×Φ18 | 66 |
PN25 (mm)
DN | L | L0 | D | D1 | D2 | f | b | Η | z×Φd | 重量/kg |
10 | 130 | 120 | 90 | 60 | 40 | 2 | 16 | 228 | 4×Φ14 | 6 |
15 | 130 | 120 | 95 | 65 | 45 | 2 | 16 | 230 | 4×Φ14 | 7 |
20 | 150 | 140 | 105 | 75 | 55 | 2 | 16 | 275 | 4×Φ14 | 9 |
25 | 160 | 160 | 115 | 85 | 65 | 2 | 16 | 286 | 4×Φ14 | 13 |
32 | 190 | 160 | 135 | 100 | 78 | 2 | 18 | 332 | 4×Φ18 | 17 |
40 | 200 | 200 | 145 | 110 | 85 | 3 | 18 | 380 | 4×Φ18 | 20 |
50 | 230 | 320 | 160 | 125 | 100 | 3 | 20 | 412 | 4×Φ18 | 26.6 |
65 | 290 | 320 | 180 | 145 | 120 | 3 | 22 | 428 | 8×Φ18 | 36 |
80 | 310 | 360 | 195 | 160 | 135 | 3 | 22 | 498 | 8×Φ18 | 58 |
100 | 350 | 400 | 230 | 190 | 160 | 3 | 24 | 536 | 8×Φ23 | 70.5 |
125 | 400 | 400 | 270 | 220 | 188 | 3 | 28 | 556 | 8×Φ25 | 90 |
150 | 480 | 450 | 300 | 250 | 218 | 3 | 30 | 692 | 8×Φ25 | 153 |
200 | 600 | 450 | 360 | 310 | 278 | 3 | 34 | 723 | 12×Φ25 | 240 |
250 | 650 | 720 | 425 | 370 | 332 | 3 | 36 | 892 | 12×Φ30 | 270 |
主要零部件材料表
型号 | 材 料 | |||
阀体 | 阀杆 | 密封面 | 填料 | |
JT41H—16C~ 100 | 碳素钢 | 铬不锈 钢 | 铬不锈 钢 | 柔性石墨或聚四 氟乙烯 |
JT41W—16P~ 100 | 铬镍钛 不锈钢 | 铬镍钛 不锈钢 | 铬镍钛 不锈钢 | 柔性石墨或聚四 氟乙烯 |
JT41W—16R~ 100R | 铬镍钼 钛不锈钢 | 铬镍钼 钛不锈钢 | 铬镍钼 钛不锈钢 | 柔性石墨或聚四 氟乙烯 |
