  • A661Y—100型气动快启阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

型号:A661Y—100

类别:快速启闭阀

结构:

壳体:碳钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)

密封:更新中…

压力:10MPa

温度:≤450℃

作用:更新中…

标准:国标

产品特点:更新中…

适用介质:油、气

型号说明:更新中…


主要性能

型号

PN

工作

压力 /MPa

适用

温度/℃

适用

介质

A661Y—100

100

10

≤450

油、气

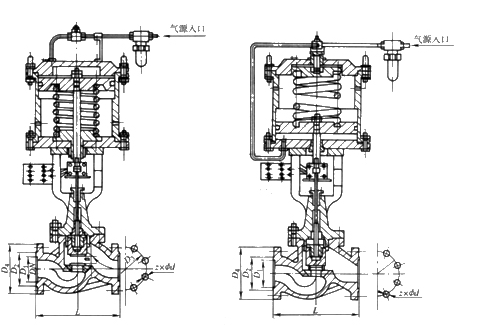

外形及连接尺寸图


 外形及连接尺寸表                           (mm)

DN

D1

D2

D3

D4

L

z×Φd

行程

20

19

35

22

150

16

32

27

52

31

180

18

50

88

115

145

195

300

4×Φ25

20

80

121

150

180

230

380

8×Φ25

35

100

150

175

210

265

430

8×Φ30

35

主要零部件材料表

型号

材料

阀体

阀盖

阀座

阀瓣

杠杆

活塞杆

□形圈

活塞

气缸

A661Y—100

碳钢

碳钢

碳钢

不锈钢

碳钢

不锈钢

橡胶

不锈钢

碳钢
