DSF—A、SSF—Β型电动扇形闸门
性能参数
外形尺寸与规格重量
其他主要参数

型号：DSF—A、SSF—Β

类别：闸阀

结构：

壳体：更新中….

密封：更新中…

压力：更新中…

温度：≤300℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质:晶料固体颗料物料粉状物料

型号说明：更新中…


主要性能

型号	适用介质	适用温度/℃	介质流速
DSF—A	晶料固体颗料物料粉状物料	≤300	≤28m/s
SSF—Β

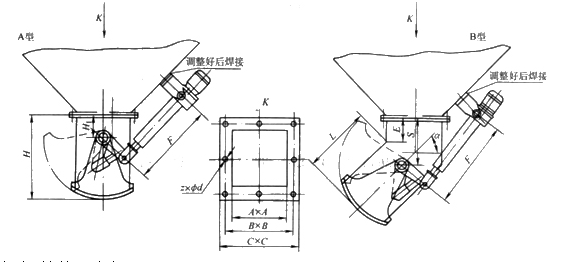

外形及连接尺寸图

外形及连接尺寸表 (mm)

A×A	Β × Β	C × C	α	z×Φd	F	Η	H₁	L	Ε	S	电动推杆
											型号	功率/kW
200×200	250× 250	290×290	45°	8×Φ14	475	300	80	260	80	163	DILA100—Μ	0.37
			60°					240		134
300×300	360×360	400×400	45°	8×Φ14	575	400		360		204
			60°					340		160
400×400	460 × 460	500×500	45°	8×Φ14	675	480	90	450	100	246	DILA300—Μ	0.55
			60°					430		187
500×500	570× 570	625×625	45°	12×Φ18	785	560	100	550		307
			60°					530		234
600×600	670× 670	725×725	45°	12×Φ18	885	620	100	620		349
			60°					600		261
700×700	770× 770	825×825	45°	16×Φ18	985	720		690	120	391
			60°					670		451
800×800	880× 880	950×950	45°	16×Φ22	1120	800	120	750		334	DILA500—Μ	0.75
			60°					730		493
900×900	980× 980	1050×1050	45°	20×Φ22	1220	880		810		361
			60°					790		536
1000×1000	1080× 1080	1150×1150	45°	20×Φ22	1320	960		870		408
			60°					850

DSF—A、SSF—Β型电动扇形闸门CAD图纸下载
