KFJ41Y、KFJL41Y 型 PN16 节流截止放空阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： KFJ41Y、KFJL41Y

类别：放空阀

壳体： WCB碳钢

密封：氟橡胶VITON

压力： 1.6MPa~16.0MPa

温度： -29℃~121℃

作用：放空阀

标准：国标

适用介质

含H2S和 C0₂ ≤ 800mg/m3 的介质

KFJ41Y、KFJL41Y 型 PN16.png

产品图

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质

KFJ41Y—16 ~ 160	16~160	1.6~16.0	-29~121	含H2S和 C0₂ ≤ 800mg/m3 的介质
KFJ141Y—16 ~160

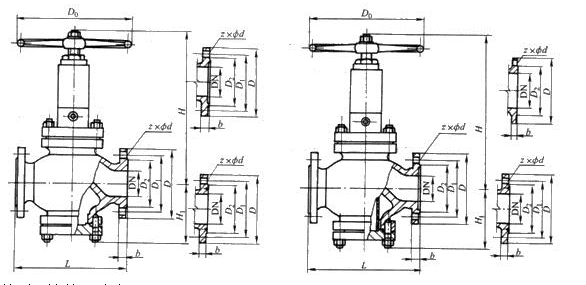

外形及连接尺寸图

外形及连接尺寸表

PN16 (mm)

DN	L	D	D₁	D₂	b	z×Φd	Η	Η₁	D₀	重量/kg
25	165	115	85	65	14	4×Φ14	243	86	180	17
40	178	145	110	85	16	4×Φ18	265	108	250	24
50	178	160	125	100	16	4×Φ18	346	115	250	27
80	203	195	160	135	20	8×Φ18	409	146	300	52
100	229	215	180	155	20	8×Φ18	484	163	300	60
150	267	280	265	210	24	8×Φ23	521	202	350	125
200	292	335	295	265	26	12×Φ23	594	292	350	165
250	330	405	355	320	30	12×Φ25	621	355	400	285

主要零部件材料

型号	材料
	阀体、阀盖支架	阀芯	阀杆	阀座	阀杆螺母	密封件
KFJ41Y—16 ~ 160	WCB	抗硫合金	抗硫合金	抗硫硬质合金	铝青铜	氟橡胶
KFJ141Y—16 ~160

KFJ41Y、KFJL41Y 型 PN16 节流截止放空阀CAD图纸下载
