  • Js45Y、Js545Y、Js945Y型PN10 管线用法兰连接钢制料浆阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: Js45Y、Js545Y、Js945Y

类别: 料浆阀

壳体: WCB碳钢

密封: 堆焊硬质合金(D802、STELLITE 6/STL 6)

压力: 1.0 MPa、1.6 MPa、2.5MPa

温度: ≤425℃

作用: 料浆阀

标准: 国标

适用介质

碱性氧化铝料浆

Js45Y、Js545Y、Js945Y型PN10 管线用法兰连接钢制料浆阀.png

主要性能

型号

PN

工作压力 /MPa

适用温度℃

适用介质

Js45Y—10

10

1.0

≤425

碱性氧化铝料浆

Js45Y—16

16

1.6

Js45Y—25

25

2.5

Js545Y—10

10

1.0

Js545Y—16

16

1.6

Js545Y—25

25

2.5

Js945Y—10

10

1.0

Js945Y—16

16

1.6

Js945Y—25

25

2.5

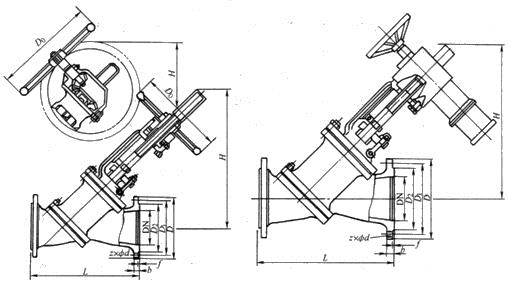

外形及连接尺寸图


外形及连接尺寸表

PN10                                                                   (mm)

DN

驱动   方式

L

D

D1

D2

b

z×Φd

f

D0

Η

重量 /kg

电装齿轮   装置型号

50

手动

230

165

125

99

20

4×Φ 18

2

250

320

22

80

手动

310

200

160

132

22

8×Φ18

2

250

390

35

100

手动

350

220

180

156

22

8×Φ18

2

250

420

48

125

手动

400

250

210

184

24

8×Φ18

2

320

510

82

150

手动

480

285

240

211

24

8×Φ23

2

360

595

112

200

齿动

600

340

295

265

26

8×Φ23

3

450

800

195

ΒΑ—1

电动

600

340

295

265

26

8×Φ23

3

305

980

298

SMX—00

250

齿动

730

395

350

320

28

12×Φ23

3

500

920

262

ΒΑ—1

电动

730

395

350

320

28

12×Φ23

3

305

1025

360

SMX—00

300

齿动

850

445

400

368

28

12×Φ23

4

450

1035

356

ΒΑ—1

电动

850

445

400

368

28

12×Φ23

4

305

1050

450

SMX—00

350

齿动

980

505

460

428

30

16×Φ23

4

600

1140

505

ΒΑ—1

电动

980

505

460

428

30

16×Φ23

4

305

1080

605

SMX—0

400

齿动

1100

565

515

482

32

16×Φ23

1

600

1240

700


主要零部件材料表

型号

材   料

阀体、阀盖、阀瓣

阀杆

密封面材料

填料

Js45Y—10

WCB

铬不锈钢

堆焊硬质合金

柔性石墨

Js45Y—16

Js45Y—25

Js545Y—10

Js545Y—16

Js545Y—25

Js945Y—10

Js945Y—16

Js945Y—25
