PAT型全量型安全阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： PAT

类别：安全阀

结构：法兰安全阀

壳体：更新中…

密封：更新中…

压力：更新中…

温度： ≤540℃

作用：更新中…

标准：国标

产品特点

该阀门用于大型火力发电厂蒸汽介质设备和管路上，作为超压保护装置。

适用介质

更新中…


型号说明

PAT

PAT--------------- 厂标

C --------------- 阀的材质（如：碳钢）

主要性能规范

型号	工作压力 /MPa	整定压力范围 /MPa	喉部直径 /mm	开启高度 /mm	启闭压差 (%)	适用温度/℃	重量/kg
PAT 746 型 DN152	6.4	2.45 ~ 3.63	114	25.5	4~7	≤450	930
PAT 746 型 DN150	Ρ₅₄4.5	2.45 ~ 3.63	104	23		≤540	770
PAT 747 型 DN125	10.0	3.63~5.3	88	19.5		≤450	588
PAT 747 型 DN150			104	23			770
PAT 747 型 DN152			114	25.5			943
PAT 747 型 DN150	P₅₄4.5		104	23		≤540	770
PAT 749 型 DN40	P₅₄10	7.3~ 11.86	30	6.5			110
PAT 749 型 DN60	P₅₄10	7.3~ 11.86	42	9			280
PAT 7414 型 DN60	20	11.86~ 15.1	42	9		≤450	280
PAT 7414 型 DN65			48	9			320
PAT 7414 型 DN75			56	12.5			400
PAT 7414 型 DN40	P₅₄14		30	6.5		<540	175
PAT 7414 型 DN50			34	7.5			185
PAT 7414 型 DN60			42	9			280
PAT 7414 型 DN65			48	9			330
PAT 7414 型 DN75			52	10.5			400
PAT 7418 型 DN65	32	15.1~20.6	48	11		≤450	420
PAT 7418 型 DN75							540
PAT 7418 型 DN75			56	12.5			540
PAT 7418 型 DN76			56.5	12.5			540
PAT 7418 型 DN50	P₅₄14		34	7.5		≤540	300
PAT 7418 型 DN65			48	11			420
PAT 7418 型 DN75			52	10.5			540

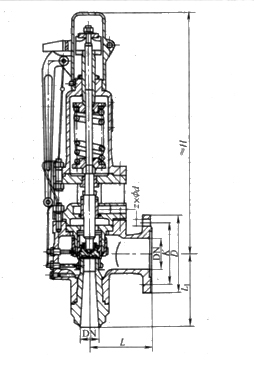

外形及连接尺寸

(mm)

DN	DN´	D	Κ	z×Φd	L	L₁	Η
50	150	300	250	8×Φ25	220/235	220/235	885
60	150	300	250	8×Φ25	215/240	235/240	895/1030
65	200	375	320	12×Φ30	255/275	260/280	1045/1125
75	200	375	320	12×Φ30	275/275	280/305	1125/1190
76	200	375	320	12×Φ30	275	305	1190
125	250	430	370	12×Φ30	290	340	1140
150	300	485	430	16×Φ30	350	395	1215
152	300	485	430	16×Φ30	350	395	1415

主要零部件材料

工作压力	材料
/MPa	阀体	阀座、阀瓣	热阀瓣	调整套、导向套	弹簧或蝶簧	阀杆	上、下调节圈
6.4~32	碳素钢	碳素钢堆合金	铬镍钢铌	不锈钢	铬钒弹簧钢	铬镍钢	铬钼钒钢
Ps43.2~ P5420	铬钼钒钢	铬钼钒钢堆合金	铬镍钢铌	不锈钢	铬钒弹簧钢	铬镍钢	铬钼钒钢
