Z960Y高温高压电站闸阀
性能参数
外形尺寸与规格重量
其他主要参数

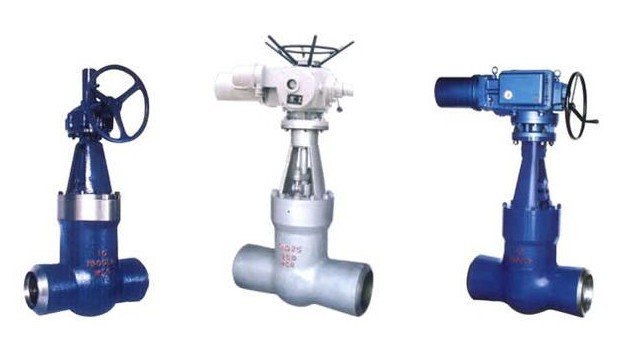

Z960Y高温高压电站闸阀

Z960Y高温高压电站闸阀产品引用标准

制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；

结构长度按E101的规定或按用户提供尺寸

焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

主要零部件材料Materials for main parts

零件名称	材料牌号
阀体	WCB	WC6	WC9
阀板	WCB	WC6	WC9
阀盖	25	12Cr1Mo1VA
阀杆	1Cr17Ni2	20Cr1Mo1VA
阀座	25	12Cr1Mo1VA
密封环	S软钢(增强柔性石墨)	S软钢	F软钢
填料	增强柔性石墨
支架Yoke	WCB	WCB或WC6
阀杆螺母	45(ZCuZn25A16Fe3Mn3)
四开环	1Cr13	20Cr1MoVA

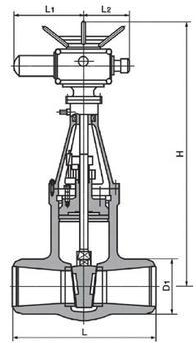

外形及连接尺寸

Z960Y高温高压电站闸阀

公称通径DN	主要外形尺寸和连接尺寸(mm)					电动装置	重量(kg)
公称通径DN	d	L	H	L1	L2	电动装置	重量(kg)
Z960Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z960Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960Y-P54100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z960Y-P54170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764		DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715		DZWC-4	5591
