TQ347Y/F PN16气动 V 形调节球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： TQ347Y、TQ347F

类别：调节阀

结构：蜗轮调节阀、法兰调节阀、单级升降式调节阀、套筒式调节阀

壳体：碳钢WCB、镍铬耐酸钢（ZG1Cr18Ni9Ti、CF8、CF3）、镍铬钼钛耐酸钢

（ZG1Cr18Ni12Mo2Ti、CF8M、CF3M）

密封：更新中…

压力：更新中…

温度： ≤550℃

作用：更新中…

标准：国标

产品特点

更新中…

适用介质

水、蒸汽、油品、硝酸、强氧化性介质、醋酸、尿素等

型号说明

TQ 3 4 7 Y—16 C

T --------------------- 调节阀

Q --------------------- 厂标

3 --------------------- 阀的传动方式（如：蜗轮）

4 --------------------- 阀的连接方式（如：法兰）

7 --------------------- 阀的结构（如：单级升降套筒式调节阀）

Y --------------------- 阀的密封材质（如：硬质合金）

16 -------------------- 阀的公称压力（如：1.6MPa）

C -------------------- 阀的材质（如：碳钢）

型号	T_Q347Y—16C	T_Q347Y—16P	T_Q347Y—16P8	T_Q347Y—16P3	T_Q347Y—16R	T_Q347Y—16R	T_Q347Y—16R3
	T_Q347Y—25	T_Q347Y—25P	T_Q347Y—25P8	T_Q347Y—25P3	T_Q347Y—25R	TQ347Y—25R8	T_Q347Y—25R3
	T_Q347F—16C	T_Q347F—16P	T_Q347F—16P8	T_Q347F—16P3	T_Q347F—16R	T_Q347F—16R8	T_Q347F—16R3
	T_Q347F—25	T_Q347F—25P	T_Q347F—25P8	T_Q347F—25P3	T_Q347F—25R	T_Q347F—25R8	T_Q347F—25R3
	T_Q377Y—16C	T_Q377Y—16P	T_Q377Y—16P8	T_Q377Y—16P3	T_Q377Y—16R	T_Q377Y—16R8	T_Q377Y—16R3
	T_Q377Y—25	T_Q377Y—25P	T_Q377Y—25P8	T_Q377Y—25P3	T_Q377Y—25R	T_Q377Y—25R8	T_Q377Y—25R3
	T_Q377F—16C	T_Q377F—16P	T_Q377F—16P8	T_Q377F—16P3	T_Q377F—16R	T_Q377F—16R8	T_Q377F—16R3
	T_Q377F—25	T_Q377F—25P	T_Q377F—25P8	T_Q377F—25P3	T_Q377F—25R	T_Q377F—25Rg	T_Q377F—25R3
工作温度/℃	金属阀座 ≤425	金属阀座≤250，≤550
工作温度/℃	-29 ~ 200(加玻纤增强聚四氟乙烯）、-29~300(对位聚苯）
适用介质	水、蒸汽、油品	硝酸等	强氧化性介质		醋酸等	尿素等

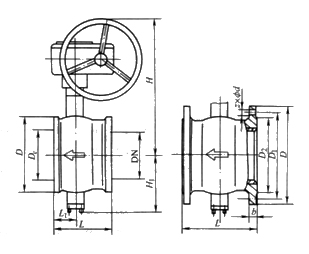

DN	对夹连接			法兰连接							D_c	Η	H₁	重量/kg
DN	D	L	L₁	L	L₁	D	D₁	D₂	b	z×Φd	D_c	Η	H₁	对夹	法兰
25	64	50	25	—	—	—	—	—	—	—	38	230	57	10	—
40	82	60	25	—	—	—	—	—	—	—	49	240	63	11	—
50	100	75	32	124	62	160	125	100	16	4×Φ 18	60	260	92	13	18
65	120	85	38	145	72.5	180	145	120	18	4 ×Φ 18	75	270	100	15	20
80	131	100	45	165	82.5	195	160	135	20	8 ×Φ 18	89	290	108	17	22
100	158	115	50	194	97	215	180	155	20	8 ×Φ 18	113	300	117	19	25
125	180	135	55	210	105	245	210	185	22	8×Φ 18	140	340	140	25	32
150	216	160	65	229	114.5	280	240	210	24	8 ×Φ23	164	370	177	36	44
200	268	200	80	243	121.5	335	295	265	26	12 ×Φ23	205	400	200	48	56
250	326	240	92	297	148.5	405	335	320	30	12 ×Φ25	259	450	252	75	85
300	—	—	—	338	169	460	410	375	30	12 ×Φ25	300	530	270	—	150

材料	阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	球体	2Cr13	1Cr18Ni9Ti	0Cr19Ni9	00Cr19Ni11	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9	00Cr19Ni11	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀座	与阀体材料相同密封面堆焊钴铬钨硬质合金；加玻纤增强聚四氟乙烯、对位聚苯
