CKH643型PN10 0.5s快速关闭抽气止回阀
性能参数
外形尺寸与规格重量
其他主要参数

CKH643型PN10 0.5s.png

规格参数

型号： CKH643

类别：止回阀

结构：气动止回阀、法兰止回阀、升降式阀瓣止回阀、角式流道止回阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、合金钢

密封：铬不锈钢+ 石墨板、不锈钢

压力： 1.0MPa~4.0MPa

温度： -196℃~ 600℃

作用：抽气止回阀

标准：国标

产品特点更新中…

适用介质水、蒸汽、气体、油品、醋酸类、硝酸类、腐气、药品等

型号说明

CK H 6 4 3 H—1O C

CK --------------------- 厂标

H ---------------------- 止回阀

6 ---------------------- 阀体的传动方式（如：气动）

4 ---------------------- 阀的连接方式（如：法兰）

3 ---------------------- 阀的结构（如：角式流道止回阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

10 --------------------- 阀的公称压力（如：1.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质

CKH643H—1OC~40	0~40	1.0~4.0	-29~ 425	水、蒸
CKH643H—10H~40H			-29~ 530	汽-气体、油品等
CKH643H—10P~40P			-196 ~ 600	醋酸类、硝酸类、腐气、药品等
CKH643H—10R~40R			-196 ~ 600

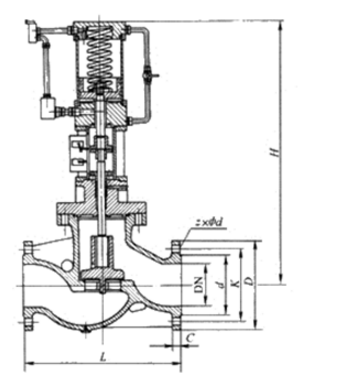

外形及连接尺寸图

外形及连接尺寸表

PN10 (mm)

DN	L	D	Κ	z×Φd	d	C	Η	重量/kg
300	400	445	400	12×Φ22	370	26	946	533
400	500	565	515	16×Φ26	480	26	998	674
500	600	670	620	20×Φ26	582	28	1052	962
600	700	780	725	20 ×Φ30	682	34	1131	1362
700	800	895	840	24 ×Φ30	794	34	1258	1842
800	900	1015	950	24×Φ33	901	36	1449	2365
900	1000	1115	1050	28×Φ33	1001	38	1591	2712
1000	1200	1230	1160	28×Φ36	1112	38	1793	3408
1200	1300	1455	1380	32×Φ29	1328	44	2009	4179

主要零部件材料表

型号	材料
型号	阀体	阀板	阀杆	密封圈
CKH643H—1OC ~ 40	碳素钢	碳素钢	铬不锈钢	铬不锈钢+ 石墨板
CKH643H—10H ~ 40H	合金钢	合金钢	不锈钢	不锈钢
CKH643H—10P-40P	铬镍钛钢	铬镍钛钢	不锈钢	不锈钢
CKH643H—10R ~ 40R	铬镍钼钛钢	铬镍钼钛钢	不锈钢	不锈钢

CKH643型PN10 0.5s快速关闭抽气止回阀CAD图纸下载
