  • H41F—16/40型升降式止回阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: H41F—16、H41F—40型

类别: 止回阀

结构: 法兰止回阀、升降式阀瓣止回阀

壳体: HT200灰铸铁、碳钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)

密封: 聚四氟乙烯PTFE、氟塑料VITON

压力: 1.6MPa、4.0MPa

温度: ≤150℃

作用: 更新中…

标准: 国标

产品特点更新中…

适用介质水、油品、液化气

型号说明

H 4 1 F—16 C

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式(如:法兰)

1 ---------------------- 阀的结构(如:升降式阀瓣止回阀)

F ---------------------- 阀的密封材质(如:氟塑料)

16 ---------------------  阀的公称压力(如:1.6MPa)

C ---------------------- 阀的材质(如:碳钢)


主要性能

型号

PN

工作压力

适用温度

适用介质

/MPa

/℃

H41F—16

16

1.6

≤150

水、油品

H41F—40

40

4.0

-40~150

液化气

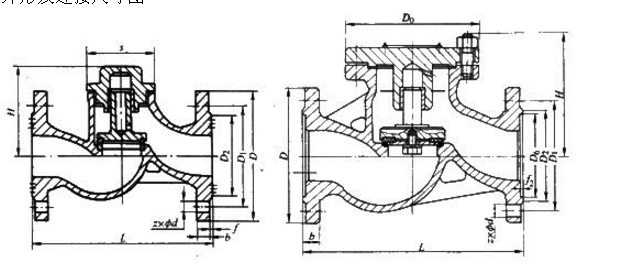

外形及连接尺寸图


外形及连接尺寸表

H41F—16                                                               (mm)

DN

L

D

D1

D2

Η

s(D0)

b

f

z×Φd

重量/kg

15

130

95

65

45

60

27

14

2

4×Φ14

2.0

20

150

105

75

55

60

27

16

2

4×Φ14

2.7

25

160

115

85

65

75

30

16

2

4×Φ14

3.6

32

180

135

100

75

84

36

18

2

4×Φ18

5.5

40

200

145

110

85

95

36

18

3

4×Φ18

7.0

50

230

160

125

100

109

46

20

3

4×Φ18

9.3

65

290

180

145

120

129

50

20

3

4×Φ18

14.9

80

310

195

160

135

153

(208)

22

3

8×Φ18

26.7

100

350

215

180

155

170

(235)

24

3

8×Φ18

38.4


主要零部件材料表

型号

材   料

阀体、阀盖、阀瓣

密封面

垫片

H41F—16

HT200

聚四氟乙烯

橡胶石棉板

H41F—40

碳钢

氟塑料
