300MW (PN20~PN100)汽轮机用气控抽汽止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： 300MW

类别：止回阀

结构：更新中…

壳体：碳钢（WCB、WC6、WC9）

密封：更新中…

压力： 2.0 MPa、5.0 MPa、10MPa

温度：更新中…

作用：抽汽止回阀

标准：国标/美标

产品特点更新中…

适用介质蒸汽

型号说明

HQC—T20 C

HQC—T --------------------- 厂标

20 ------------------------- 阀的公称压力（如：2.0MPa）

C -------------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	压力级 (Lb)	适用介质
型号	PN	工作压力 /MPa	压力级 (Lb)	适用介质
HQC—T20C	20	2.0	150	蒸汽
HQC—T50	50	5.0	300
HQC—T100I	100	10	600
HQC—T20V	20	2.0	150
HQC—T50V	50	5.0	300
HQC—TIOOV	100	10	600

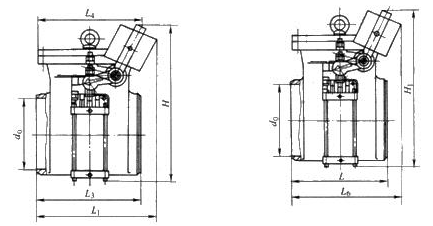

外形及连接尺寸图

外形及连接尺寸表

HQC—T20C、HQC—T20V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg	备注
500	517	680	1052	567	700	755	990	1275	995	有平衡锤
500	616	750	1188	620	865	855	1180	1275	1234	有平衡锤
700	716	850	1460	760	960	935	1320	1430	1530	有平衡锤

HQC—T50、HQC—T50V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg	备注
300	309	512	852	462	510	521	522	1097	464	有平衡锤

HQC—T1001、HQC—T100V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg	备注
200	201	410	640	235	440	—	636	884	365	无平衡锤
250	255	560	729	386	535	—	716	894	515	无平衡锤

主要零部件材料表

型号	材料
	阀体	阀盖	摇杆	阀瓣	销轴
HQC—T20C	WCB	WCB	WCB	WCB	2Cr13
HQC—T50
HQC—T100I
HQC—T20V	WC6、WC9	WC6、WC9	WC6、WC9	WC6、WC9	304
HQC—T50V
HQC—TIOOV

300MW (PN20~PN100)汽轮机用气控抽汽止回阀CAD图纸下载
