  • Z15T/W-10型铁质内螺纹暗杆楔式闸阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: Z15T、Z15W

类别: 闸阀

结构: 楔式闸阀、内螺纹闸阀、暗杆闸阀

壳体: 灰铸铁(HT200、HT250)

密封: 铜合金

压力: 1.0 MPa

温度: ≤100℃

作用: 更新中…

标准: 国标

产品特点更新中…

适用介质水,油品

型号说明

Z 1 5 T-10 Z

Z ---------------------- 闸阀

1 ---------------------- 阀的连接方式(如:内螺纹)

5 ---------------------- 阀的结构(如:暗杆楔式闸阀)

T ---------------------- 阀的密封材质(如:铜合金)

10 --------------------- 阀的公称压力(如:1.0MPa)

Z ---------------------- 阀的材质(如:灰铸铁)


主要性能

型号

PN

工作压力/Mpa

适用温度/℃

适用介质

Z15T-10

10

1

≤100

Z15W-10

10

1

≤100

油品

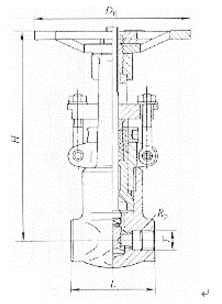

外形及连接尺寸图


外形及连接尺寸                                                                 (mm)

DN

Rp/in

L

S

H

Do

15

Rp1/2

60

32

110

55

20

Rp3/4

65

36

120

55

25

Rp1

75

46

145

65

32

Rp1¼

85

55

155

65

40

Rp1½

95

62

180

80

50

Rp2

110

75

205

110

65

Rp2½

120

92

235

120

80

Rp3

150

105

280

140


主要零部件材料表

型号

材料

阀体、阀盖、闸板

闸杆

密封面

填料

Z15T-10

灰铸铁

铬不锈钢

铜合金

石棉

Z15W-10

灰铸铁

铬不锈钢

阀体材料

石棉
