WZ40H-40型波纹管钢制闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： WZ40H-40

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀、波纹管闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：铬不锈钢、碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）堆焊硬质合金(D802、STELLITE 6/STL 6)

压力： 4.0MPa

温度： ≤425℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质无腐蚀性介质


产品图

型号说明

W Z 4 0 H-40 C

W ----------------------- 阀体第二功能（如：波纹管）

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

40 --------------------- 阀的公称压力（如：4.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

WZ40H-40	40	4	≤425	无腐蚀性介质

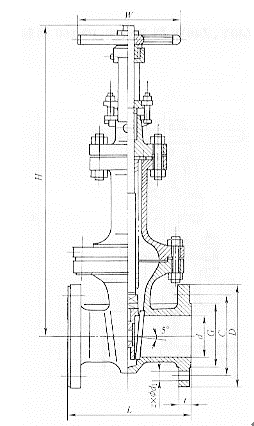

外形及连接尺寸

外形及连接尺寸 (mm)

DN	H	L	W	t	d	G	C	D	z×φd
20	311	152.5	110	16	20	43	82.5	120	4×φ18
25	442	165	150	17.5	25	51	89	125	4×φ18
40	509	190.5	150	21	42	73	114.5	155	4×φ22
50	624	216	200	22.4	51	92	127	165	8×φ19
80	744	283	250	28.5	76	127	168	210	8×φ22
100	906	305	250	21.8	102	157	200	254	8×φ22
150	1148	403	350	36.6	152	216	270	318	12×φ22
200	1404	419	400	41.2	203	270	330	381	12×φ25
250	1724	457	450	47.8	254	324	387.5	444	16×φ29

主要零部件材料表

型号	材料
型号	阀体、阀盖、闸板	闸杆	密封面	填料	波纹管
WZ40H-40	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨或夹不锈钢丝柔性石墨	奥氏体不锈钢
