  • Z6S41H/Y型PN100气动平行式单闸板闸阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: Z6S41H、Z6S41Y

类别: 闸阀

结构:气动闸阀、法兰闸阀、平行式闸阀、明杆闸阀

壳体: 碳素钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)、铬钼铸钢(12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5))、铬钼钛铸钢、铬镍钼钛铸钢(0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))

密封: 堆焊铬不锈钢、堆焊钴铬钨硬质合金

压力: 1.6MPa~10 MPa

温度: ≤550℃

作用: 更新中…

标准: 更新中…

产品特点更新中…

适用介质天然气、水、蒸汽、油品、硝酸类、醋酸类


                产品图

型号说明

Z 6 S 4 1 H-16 C

Z ---------------------- 闸阀

6 ----------------------- 阀的传动方式(气动)

S ----------------------- 厂标

4 ---------------------- 阀的连接方式(如:法兰)

1 ---------------------- 阀的结构(如:楔式明杆闸阀)

H ---------------------- 阀的密封材质(如:Cr13系不锈钢)

16 --------------------- 阀的公称压力(如:1.6MPa)

C ---------------------- 阀的材质(如:碳钢)


主要性能

型号

PN

工作压力/Mpa

适用温度/℃

适用介质

Z6S41H-16C~100C

16~100

1.6~10

≤425

天然气、水、

蒸汽、

油品

Z6S41Y-16C~100C

Z6S41Y-16I~100I

≤550

水、蒸汽、油品

Z6S41Y-16P~100P

≤200

硝酸类

Z6S41Y-16R~100R

醋酸类

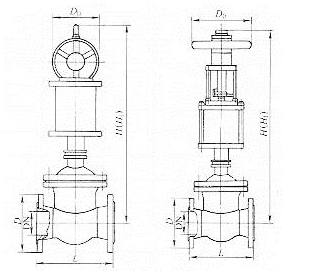

外形及连接尺寸图


外形及连接尺寸表

 PN100                                                                                     (mm)

DN

DN/in

L

D

H

H1

Do

重量/kg

15

1/2

160

105

515

530

200

23

20

3/4

190

125

520

540

200

25

25

1

210

135

525

540

200

27

32

230

150

568

600

200

49

40

240

165

585

625

200

60

50

2

250

195

638

668

200

70

65

280

220

755

820

250

85

80

3

310

230

912

932

250

120

100

4

350

265

995

1005

250

204

125

5

400

310

1139

1264

250

302

150

6

450

350

1330

1480

400

375

200

8

550

430

1590

1790

400

430

250

10

650

500

1830

2080

400

548

300

12

750

585

2070

2370

700

710

350

14

850

655

2310

2660

700

859

400

16

950

715

2550

2950

700

1380


主要零部件材料表

型号

材料

阀体、阀盖、闸板

阀杆

密封面

填料

Z6S41H-16C~100C

碳素钢

铬不锈钢

堆焊铬不锈钢

柔性石墨

Z6S41Y-16C~100C

堆焊钴铬钨硬质合金

Z6S41Y-16I~100I

铬钼铸钢

铬钼铸钢

Z6S41Y-16P~100P

铬钼钛铸钢

铬钼钛铸钢

柔性石墨或聚四氟乙烯

Z6S41Y-16R~100R

铬镍钼钛铸钢

铬镍钼钛铸钢
