  • D343H、D343W型PN16型蜗杆传动硬密封蝶阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: D343H、D343W

类别: 蝶阀

结构: 蜗轮蝶阀、法兰蝶阀、密封型三偏心蝶阀

壳体: WCB、CF8/304、CF3M/316L

密封: 堆焊507、304不锈钢 + 柔性石墨、304 不锈钢+ PTFE四氟己烯、316L不锈钢 + PTFE四氟己烯

压力: 1.0 MPa、1.6MPa

温度: ≤425℃

作用: 更新中…

标准: 国标

产品特点更新中…

适用介质水、油或非腐蚀性介质、硝酸类介质、醋酸类介质

型号说明

D 3 4 3 H—6 C

D -------------------- 蝶阀

3 -------------------- 阀的传动方式(如:蜗轮)

4 -------------------- 阀的连接方式(如:法兰)

3 ------------------- 阀的结构(如:密封型三偏心蝶阀)

H -------------------- 阀的密封材质(如:Cr13不锈钢)

6 -------------------- 阀的公称压力(如:0.6MPa)

C -------------------- 阀的材质(如:碳钢)




主要性能

型号

PN

工作压力 /MPa

适用温度   /℃

适用介质

D343H—10

10

1.0

≤425

水、油   或非腐蚀 性介质

D343H—16

16

1.6

D343W—10P

10

1.0

≤200

硝酸

类介质

DM3W—16P

16

1.6

D343W—10R

10

1.0

醋酸

类介质

D343W—16R

16

1.6

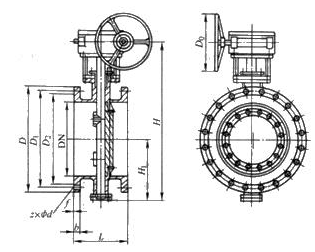

外形及连接尺寸图


外形及连接尺寸表

D343H PN16                                                               (mm)

DN

L

D

D1

D2

b

f

z×Φd

H

Η1

D0

重量/kg

150

140

280

240

210

24

3

8×Φ23

517

151

240

45

200

152

340

295

265

24

3

12×Φ23

572

192

240

60

250

165

405

355

320

26

4

12×Φ26

677

235

240

70

300

178

460

410

375

28

4

12×Φ26

740

245

310

90

350

190

520

470

435

30

4

16×Φ26

795

280

310

110

400

216

580

525

485

32

4

16×Φ30

880

295

310

235

450

222

640

585

545

40

4

20×Φ30

925

320

400

360

500

229

715

650

608

44

4

20×Φ34

1014

380

400

490

600

267

840

770

718

54

5

20×Φ36

1260

510

400

615

700

292

910

840

788

40

5

24×Φ36

1390

550

400

960

800

318

1025

950

898

42

5

24×Φ41

1550

630

500

1105

900

330

li25

1050

998

44

5

28×Φ41

1660

675

500

1365

1000

410

1250

1170

1110

46

5

28×Φ42

1870

750

500

1420

1200

470

1485

1390

1325

52

5

32×Φ48

2180

890

500

1875

1400

530

1685

1590

1525

58

5

36×Φ48

2260

920

600

1600

600

1930

1820

1750

64

5

40×Φ55

2620

1085

600

1800

670

2130

2020

1950

68

5

44×Φ55

3010

1230

600

2000

760

2345

2230

2150

70

5

48×Φ60

3400

1350

600


主要零部件材料表

型号

材   料

阀体、蝶板

阀杆

阀体密封面

蝶板密封面

填料

D343H—10

WCB

2Cr13

堆焊507

304   + 柔

性石墨

柔性石墨

D343H—16

D343W—10P

CF8/304

304

304   + PTFE

PTFE

DM3W—16P

D343W—10R

CF3M/316L

316L

316L + PTFE

PTFE

D343W—16R
