  • HD741X型PN6重锤式液控缓闭止回蝶阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: HD741X

类别: 蝶阀

结构: 液动蝶阀、法兰蝶阀、密封型中心垂直板蝶阀

壳体: 灰铸铁(HT200、HT250)、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7)

密封: 丁腈橡胶NBR、铜合金

压力: 0.6 MPa、1.0MPa

温度: ≤80℃

作用: 更新中…

标准: 国标

产品特点更新中…

适用介质水、蒸汽、油品


型号说明

H D 7 4 1 X—10 C

H -------------------- 厂标

D -------------------- 蝶阀

7 -------------------- 阀的传动方式(如:液动)

4 -------------------- 阀的连接方式(如:法兰)

1 -------------------- 阀的结构(如:密封型中心垂直板蝶阀)

X -------------------- 阀的密封材质(如:橡胶)

10 ------------------- 阀的公称压力(如:1.0MPa)

C -------------------- 阀的材质(如:碳钢)

主要性能规范



阀门公称尺寸

出厂调节

DN 1200mm

DN1400mm

开阀时间/s

10 ~ 60可调

15 ~ 60可调

关阀时间/s

快关

1. 5 ~ 25可调

15 ~ 30可调

慢关

2~60可调

4~60可调

关阀角度(°)

快关

65 ± 10可调

慢关

25 ± 10可调



型号

PN

工作压力

适用温度

适用介质

/MPa

/

HD741X—6

6

0.6

 ≤80

水、蒸 汽、油品

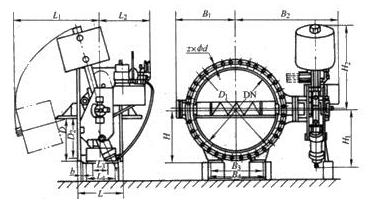

外形及连接尺寸图


外形及连接尺寸表

PN6                                                                        (mm)

DN

DN

L

D

D1

D2

z

d

L1

L2

L3

L4

Η

Η1

Η2

B1

B2

B3

B4

300

270

440

395

363

26

12

23

800

850

100

150

300

365

780

280

900

320

380

350

290

490

445

413

28

12

23

800

850

100

140

300

365

780

305

930

320

380

400

310

540

495

463

32

16

23

900

850

120

180

300

390

880

365

980

340

420

500

350

645

600

568

34

20

23

1100

850

150

220

350

443

1070

440

1045

400

500

600

390

755

705

667

35

20

28

1275

860

150

250

405

860

1245

525

1210

430

546

700

430

860

810

772

35

24

28

1275

860

180

290

460

860

1245

555

1250

570

700

800

470

975

920

878

40

24

31

1275

860

180

310

520

860

1245

605

1300

610

740

900

510

1075

1020

978

40

24

31

1385

860

180

320

570

935

1350

670

1360

700

860

1000

550

1175

1120

1078

42

28

31

1385

860

200

360

640

935

1350

755

1480

740

900

1200

630

1405

1340

1295

45

32

34

1385

860

200

360

750

935

1350

855

1580

790

950

1300

710

1520

1450

1405

35

32

37

1510

870

260

460

800

1065

1475

935

1695

820

960

1400

710

1630

1560

1510

46

36

37

1510

870

260

460

865

1065

1475

1010

1760

840

1000

1600

790

1830

1760

1710

50

40

37

1765

870

270

500

980

1075

1720

1120

1875

960

1140

1800

870

2045

1970

1918

52

44

40

1765

870

270

500

1110

1075

1720

1210

1940

1370

1570

2000

950

2265

2180

2125

40

48

43

2060

910

360

600

1185

1180

1990

1380

2080

1370

1650

2200

1000

2475

2390

2335

42

52

43

2060

910

360

600

1300

1180

1990

1480

2180

1600

1880

2400

1100

2685

2600

2545

45

56

43

2150

910

450

800

1410

1250

2080

1590

2350

1740

2020

2600

1200

2905

2810

2750

46

49

2150

910

500

900

1480

1250

2080

1770

2470

1850

2200


主要零部件材料

型号



阀体、蝶板

阀杆

密封副

填料

HD741X—6

灰铸铁、球墨铸铁

铬不锈钢

丁腈橡

/铜合金

V形密封圈
