JY745X—6Q 型可调式减压阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： JY745X—6、JY745X—10、JY745X—16Q

类别：减压阀

结构：液动减压阀、法兰减压阀、杠杆减压阀

壳体：灰铸铁(HT200、HT250)、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7）

密封： NBR丁腈橡胶

压力： 0.6 MPa、1.0 MPa、1.6MPa

温度： -20℃~80℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、海水、油品等

型号说明

J Y 7 4 5 X—6 C

J --------------------- 厂标

Y --------------------- 减压阀

7 --------------------- 阀的传动方式（如：液动）

4 --------------------- 阀的连接方式（如：法兰）

5 --------------------- 阀的结构（如：杠杆式减压阀）

X --------------------- 阀的密封材质（如：橡胶）

6 --------------------- 阀的公称压力（如：0.6MPa）

C --------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
JY745X—6	6	0.6	-20~80	水、海
JY745X—10	10	1.0		水、油品
JY745X—16Q	16	1.6		等

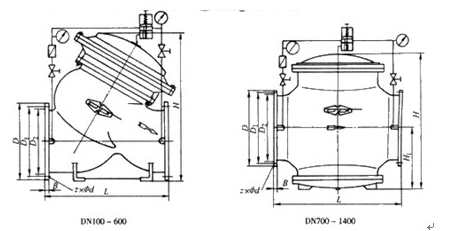

外形及连接尺寸图

外形及连接尺寸表

JY745X—6 (mm)

DN	D	D₁	D2	z×Φd	Β	L	Η	H₁
100	210	170	148	4 ×Φ18	18	350	450	120
125	240	200	178	8×Φ18	20	400	460	130
150	265	225	202	8×Φ18	20	480	500	150
200	320	280	258	8×Φ18	22	495	650	180
250	375	335	312	12×Φ18	24	622	690	200
300	440	395	365	12×Φ23	24	698	830	230
350	490	445	415	12×Φ23	26	787	960	260
400	540	495	465	16×Φ23	28	914	1180	290
500	645	600	570	20×Φ23	30	978	1580	350
600	755	705	670	20×Φ26	30	1295	1650	400
700	860	810	775	24×Φ26	32	1448	1650	780
800	975	920	880	24×Φ30	34	1560	1920	860
900	1075	1020	980	24×Φ30	36	2050	2300	980
1000	1175	1120	1080	28×Φ30	36	2250	2520	1090
1200	1405	1340	1295	32×Φ33	40	2400	3020	1320
1400	1630	1560	1510	36×Φ36	44	2600	3510	1530

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
JY745X—6	6	0.6	-20~80	水、海
JY745X—10	10	1.0		水、油品
JY745X—16Q	16	1.6		等

JY745X—6Q 型可调式减压阀CAD图纸下载
