- GL41F3/F46—16C 型全衬里Y 形过滤器详情
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： GL41F3—16C、GL41F46—16C
类别： 过滤器
结构：
壳体： HT250球墨铸铁、WCB碳钢
密封： 更新中…
压力： 1.6MPa
温度： 更新中…
作用： 更新中…
标准： 国标
产品特点: 更新中…
适用介质: 更新中…
型号说明: 更新中…
主要性能
型号 | PN | 工作压力 |
/MPa | ||
GL41F3—16C | 16 | 1.6 |
GL41F46—16C |

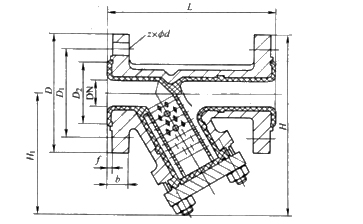

外形及连接尺寸图
外形及连接尺寸表
DN | DN/in | L | D | D1 | D2 | b | f | z×Φd | Η1 | Η | 重量/kg |
20 | 3/4 | 150 | 105 | 75 | 55 | 16 | 2 | 4×Φ14 | 70 | 122 | 3.3 |
25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 4×Φ14 | 78 | 135 | 4.2 |
32 | 1¼ | 180 | 135 | 100 | 78 | 18 | 2 | 4×Φ18 | 86 | 154 | 6.6 |
40 | 1½ | 200 | 145 | 110 | 85 | 18 | 3 | 4×Φ18 | 92 | 164 | 7.3 |
50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 4×Φ18 | 102 | 182 | 12 |
65 | 2½ | 290 | 180 | 145 | 120 | 20 | 3 | 4×Φ18 | 115 | 205 | 16 |
80 | 3 | 310 | 195 | 160 | 135 | 22 | 3 | 8×Φ18 | 135 | 232 | 23 |
100 | 4 | 350 | 215 | 180 | 155 | 24 | 3 | 8×Φ18 | 156 | 263 | 32 |
125 | 5 | 400 | 145 | 210 | 185 | 26 | 3 | 8×Φ18 | 248 | 370 | 39 |
150 | 6 | 480 | 180 | 240 | 210 | 28 | 3 | 8×Φ18 | 285 | 425 | 52 |
200 | 8 | 495 | 335 | 295 | 265 | 30 | 3 | 12×Φ23 | 362 | 530 | 89 |
主要零部件材料表
型号 | 材 料 | |||
阀体、阀盖 | 过滤网 | 螺栓、螺母 | 衬里层 | |
GL41F3—16C | HT250、WCB | PTFE(F4) | 35、45 | FEP(F46),PCTFE(F3) |
GL41F46—16C | ||||
