HG 20599-97对焊环松套钢制管法兰尺寸

法兰的尺寸按图4—1和表4—1〜5的规定。

表4一 1 PNO· 6MPa(6bar)对焊环松套钢制管法兰表4一 2 PN1· 0MPa(10bar)对焊环松套钢制管法兰表4一3 PN1. 6MPa(16bar)对焊环松套钢制管法兰表4—4 PN2· 5MPa(25bar)对焊环松套钢制管法兰表4 —5 PN4· CMPaUCbar)对焊环松套钢制管法兰对焊环颈部壁厚S—般等于钢管名义厚度，由用户确定。

本标准表4一 1〜5中列入的S值仅用于用户未提出具体要求的场合。当用户选用不同于表4—1〜5所列的S值时，应在订货及标注中注明。对焊环的翻边厚度S2应不小于钢管最小壁厚(0· 875S)。

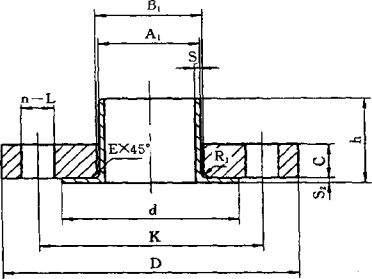

图4一 1对焊环松套钢制管法兰

(PJ (板式松套）/SE (对焊环））

表4—1 PNO. 6MPa(6bar)对焊环松套钢制管法兰（mm)

公称	钢管外径		连接尺寸					法	法兰内径		圆	倒	对焊环				理论重量
通径	(对焊环颈部外径）		法兰外径	螺栓孔中心圆	螺栓孔	螺栓孔	螺纹	jLd, 厚			角	角	高度	外径			(kg)
	Aj			直径	直径 L	数量		度	B】
DN	A	B	D	K	直径 L	η	Th	C	A	B	Ri	E	h	d	S	s₂	对焊环	法兰
10	17. 2	14	75	50	11	4	M10	12	21	IS	2	2	28	33	1· 8	1. 8	0. 03	0. 36
15	21. 3	18	80	55	11	4	M10	12	25	22	2	2	30	38	2. 0	2. 0	0. 04	0. 40
20	26. 9	25	90	65	11	4	M10	14	31	29	2	2	32	48	2. 3	2. 3	0. 08	0. 58
25	33. 7	32	100	75	11	4	M10	14	38	36	3	3	35	58	2. 6	2. 6	0. 11	0. 71
32	42. 4	38	120	90	14	4	M12	16	47	42	3	3	35	69	2. 6	2· 6	0. 16	1. 17
40	48. 3	45	130	100	14	4	M12	16	53	50	3	3	3δ	78	2. 6	2. 6	0. 19	1. 34
50	60. 3	57	140	110	14	4	M12	16	65	62	3	3	38	88	2. 9	2. 9	0. 27	1. 48
65	76. 1	76	160	130	14	4	M12	16	81	81	3	3	38	108	2. 9	2· 9	0. 37	1. 80
80	88. 9	89	190	150	18	4	M16	18	94	94	4	4	42	124	3. 2	3. 2	0.52	2. 88
100	114. 3	108	210	170	18	4	MX6	18	120	114	4	4	45	144	3. 6	3. 6	0.71	3. 31
125	139. 7	133	240	200	18	8	M16	18	145	139	4	4	48	174	4. 0	4. 0	1. 07	3. 96
150	168. 3	159	265	225	18	8	M16	20	174	165	4	4	48	199	4. 5	4. 5	1.43	4. 98
200	219. 1	219	320	280	18	8	M16	22	226	226	5	5	55	254	5. 9	5. 9	2.62	6. 61
250	273	273	375	335	18	12	M16	24	281	281	5	5	60	309	6. 3	6. 3	3.71	8. 54
300	323. 9	325	440	395	22	12	M20	24	333	S34	5	5	62	363	7.1	7· 1	5.04	11. 3
350	355. 6	377	490	445	22	12	M20	26	365	386	5	5	62	413	7· 1	7. 1	6. 75	13. 7
400	406. 4	426	540	495	22	16	M20	28	416	435	5	5	65	463	7· 1	7· 1	8.04	16. 3
450	457	480	595	550	22	16	M20	30	467	490	5	5	65	518	7. 1	7. 1	9.52	19, 6
500	508	530	645	600	22	20	M20	32	519	541	6	6	68	568	7. 1	7. 1	11. 4	22.4
600	610	630	755	705	26	20	M24	36	622	642	6	6	70	667	7. 1	7. 1	14. 6	32. 0

表4 —2 PN1· OMPa(lGbar)对焊环松套钢制管法兰（nmi>

公称通径 DN	钢管外径 (对焊环颈部外径）		连接尺寸					法厚度 C	法兰内径 B,		圆角 R,	倒角 E	对焊环				理论重Μ Ckg)
	钢管外径 (对焊环颈部外径）		法竺外锋 I〕	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 η	螺纹 Th		法兰内径 B,				高度 h	外径 d	S	s₂	理论重Μ Ckg)
	A	B	法竺外锋 I〕	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 η	螺纹 Th		A	B			高度 h	外径 d	S	s₂	对焊环	法兰
10	17. 2	14	90	60	14	4	M12	14	21	18	2	2	35	41	1. 8	i. 8	0. 04	0. 60
15	21. 3	18	95	65	14	4	M12	14	25	22	2	2	38	46	2. 0	2. 0	0, 05	0. 67
20	26. 9	25	105	75	14	4	M12	16	31	29	2	2	40	56	2. 3	2. 3	0. 09	0. 93
25	33. 7	32	115	85	14	4	M12	16	38	36	3	3	40	65	2. 6	2. 6	0. 13	1. 10
32	42. 4	38	140	100	18	4	M16	18	47	42	3	3	42	76	2. 6	2. 6	0. 17	1. 83
40	48. 3	45	150	110	18	4	M16	18	53	50	3	3	45	84	2. 6	2. 6	0. 20	2. 07
50	60. 3	57	165	125	18	4	M16	20	65	62	3	3	48	99	2. 9	2. θ	0. 31	2. 72
65	76. 1	76	185	145	18	4	M16	20	81	81	3	3	48	118	2. 9	2.9	0. 41	3. 25
80	88. 9	89	200	160	18	8	M16	20	94	94	4	4	50	132	3· 2	3. 2	0. 56	3. 52
100	114. 3	108	220	180	18	8	M16	22	120	114	4	4	52	156	3. 6	3. 6	0. 79	4. 45
125	139. 7	133	250	210	18	8	M16	22	145	139	4	4	55	184	4. 0	4.0	1. 16	5. 50
150	168. 3	159	285	240	22	8	M20	24	m	165	4	4	55	211	4. 5	4.5	1. 56	7.41
200	219. 1	219	340	295	22	8	M20	24	226	226	5	5	62	266	5. 9	5. 9	2. 84	8. 97
250	273	273	395	350	22	12	M20	26	281	281	5	5	68	319	6. 3	6.3	3. 96	11. 4
300	323. 9	325	445	400	22	12	M20	28	333	334	5	5	68	370	7. 1	7· 1	5. 26	13. 9
350	355. 6	377	505	460	22	16	M20	30	365	386	5	5	68	429	7. 1	7. 1	7. 34	18. 2
400	406. 4	426	565	515	26	16	M24	32	416	435	5	5	72	480	7. 1	7.1	8. 74	23. 5
450	457	480	615	565	26	20	M24	35	467	490	5	5	72	530	7. 1	7.1	10. 1	26. 9
500	508	530	670	620	26	20	M24	38	519	541	6	6	75	582	7. 1	7.1	12· 1	33. 4
600	610	630	780	725	30	20	M27	42	622	642	6	6	80	682	7. 1	7. 1	15. 5	46. 1

表4一3 PNUMPa(16bar)对焊环松套钢制管法兰（ram)

公称通径 DN	钢管外径 (对焊环颈部外径> Aj		连接尺寸					法厚度 C	法兰内径 Bi		圆角 R.	倒角 E	对焊环				理论重量 (kg)
	钢管外径 (对焊环颈部外径> Aj		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 η	螺纹 Th		法兰内径 Bi				高度 h	外径 d	S	s₂	理论重量 (kg)
	A	B	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 η	螺纹 Th		A	B			高度 h	外径 d	S	s₂	对焊环	法兰
10	17. 2	14	SO	60	14	4	M12	14	21	18	2	2	35	41	1, 8	1. 8	0. 04	0. 60
15	21.3	18	95	65	14	4	M12	14	25	22	2	2	38	'46	2· 0	2. 0	0. 05	0. 67
20	26. 9	25	105	75	14	4	M12	16	31	29	2	2	40	56	2. 3	2. 3	0. 09	0. 93
25	33. 7	32	115	35	Π	4	Ml 2	16	38	36	3	3	40	65	2. 6	2. 6	0. 13	1. 10
32	42. 4	38	140	100	IS	4	M16	18	47	42	3	3	42	76	2. 6	2. 6	0. 17	1. 83
40	4S. 3	45	150	110	18	4	M16	18	53	50	3	3	45	84	2. 6	2. 6	0. 20	2. 07
50	60. 3	57	165	125	18	4	Ml 6	20	65	52	3	3	48	99	2. 9	2. 9	0. 31	2. 72
65	76. 1	76	185	145	18	4	M16	20	81	81	3	3	48	11S	2. 9	2. 9	0· 41	3· 25
80	88. 9	89	200	160	18	8	M16	20	94	94	4	4	50	132	3. 2	3· 2	0. 56	3. 52
100	114. 3	108	220	180	18	8	M16	22	120	114	4	4	52	156	3. 6	3. 6	0. 79	4. 45
1ZB	139. 7	133	250	210	18	8	M16	22	145	139	4	4	55	184	4. 0	4.0	I. 16	5. 50
150	168. 3	159	285	240	22	8	M20	24	174	165	4	4	55	211	4. 5	4. 5	1. 56	7.41
200	219. 1	219	340	295	22	12	M20	26	226	226	5	5	62	266	5. 9	5· 9	2. 84	9. 41
250	273	273	405	355	26	12	M24	28	281	281	5	5	70	319	6. 3	6.3	3. 96	13. 3
300	323. 9	325	460	410	26	12	M24	32	333	334	5	5	78	370	7. 1	7. 1	5. 26	18. 1
350	355. r>	377	520	470	26	16	M24	35	365	386	5	5	82	429	8. 0	8. 0	8. 25	23. 9
400	406. 4	426	580	525	30	16	M27	38	416	435	5	5	85	480	8. 0	8. 0	9. 83	31. 1
450	457	480	640	585	30	20	M27	42	467	490	5	5	87	548	8. 0	8· 0	12.3	39. 2
500	508	530	715	650	33	20	M30X2	46	519	541	6	6	90	609	8. 0	8. 0	15.2	55. 8
600	610	630	840	770	36	20	M33X2	52	622	642	6	6	95	720	δ. δ	8.8	22. 1	85. 7

表4—4 PN2. 5MPa(2Sbar)对焊环松套钢制管法兰（mm)

公称通径 DN	钢管外径 (对焊环颈部外径） A!		连接尺寸					法厚度 C	法兰内径		圆角 R.	倒角 E	对焊环				理论重量 (kg)
	钢管外径 (对焊环颈部外径） A!		法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 η	螺纹 Th		法兰内径				高度 h	外径 d	S	s₂	理论重量 (kg)
	A	B	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数量 η	螺纹 Th		A	B			高度 h	外径 d	S	s₂	对焊环	法兰
10	17. 2	14	90	60	14	4	Ml 2	14	21	18	2	2	35	41	1. 8	1. 8	0. 04	0. 60
15	21. 3	18	95	65	14	4	M12	14	25	22	2	2	38	46	2· 0	2. 0	0. 05	0. 67
20	26. 9	25	105	75	14	4	M12	16	31	29	2	2	40	56	2. 3	2. 3	0. 09	0. 93
25	33· 7	32	115	85	14	4	M12	Η	38	36	3	3	40	65	2. 6	2. β	0. Η	1. 10
32	J2. 4	38	140	100	18	4	M16	18	47	42	3	3	42	76	2· 6	2. 6	0. 17	1. 83
40	48. 3	45	150	110	18	4	M16	18	53	50	3	3	45	84	2. 6	2. 6	0. 22	2. 07
50	60. 3	57	165	125	18	4	M16	20	65	62	3	3	48	99	2. 9	2. 9	0. 31	2. 72
65	76. 1	76	185	145	18	8	M16	22	81	81	3	3	52	118	2. 9	2. 9	0. 46	3. 40
80	88, 9	89	200	160	18	8	M16	24	94	94	4	4	58	132	3. 2	3. 2	0. 59	4. 23
100	114, 3	108	235	190	22	8	M20	26	120	114	4	4	65	156	3. 6	3. 6	0. 93	6. 15
125	139. 7	133	270	220	26	8	M24	28	145	139	4	4	68	184	4. 0	0	1. 2S	8. 31
150	168. 3	159	300	250	26	8	M24	30	174	165	4	4	75	211	4. 5	4. 5	1. 90	10. 6
200	219. 1	219	360	310	26	12	M24	32	226	226	5	5	80	274	6. 3	6. 3	3. 70	13. 9
250	273	273	425	370	30	12	M27	35	281	281	5	5	88	330	7. 1	7· 1	5. 69	19. 6
300	323. 9	325	485	430	30	16	M27	38	333	334	5	5	92	3S9	8. 0	8. 0	δ. 50	25. 6
350	355. 6	377	555	490	33	16	M30X2	42	365	386	5	5	100	448	8. 0	8. 0	10. 9	36. 6
400	406. 4	426	620	550	36	16	M33X2	46	416	435	5-	5	110	503	8. 8	8. 8	14. 7	49. 4
450	457	480	670	600	36	20	M33X2	50	467	490	5	5	110	548	8. 8	8. 8	17. 1	56. 3
500	508	530	730	660	36	20	M33X2	56	519	541	6	6	125	609	10. 0	10.0	24.8	74. 0
600	610	630	845	770	39	20	M36X3	68	622	642	6	6	125	720	11. 0	11. 0	33. 4	113. 7

表4—S PN4. 0MPa(40bar)对焊环松套钢制管法兰（mm)

公称	钢管外径		连接尺寸					法	法兰内径		圆	倒	对焊环				理论重量
通径	(对焊环		法兰	螺栓孔	螺检	螺栓¹	螺纹				角	角	高度	外径			(kg)
	颈部外径）		外径	中心圆	孔	孔		厚
				直径	直径	数量		度	B,
DN	A	B	D	K	L	η	Th	C	A	B	Ri	E	h	d	S	s₂	对焊#	法兰
10	17, 2	14	90	60	14	4	M12	14	21	18	2	2	35	41	1. 8	1. 8	0. 04	0. 60
15	21. 3	18	95	65	14	4	M12	14	25	22	2	2	38	46	2. 0	2. 0	0. 05	0. 67
20	26. 9	25	105	75	14	4	M12	16	31	29	2	2	40	56	2· 3	2. 3	0. 09	0. 93
25	33. 7	32	115	85	14	4	M12	16	38	36	3	3	40	65	2· 6	2. 6	0. 14	1· 10
32	42. 4	38	140	100	18	4	M16	18	47	42	3	3	42	76	2· 6	2. 6	0. 17	1. 83
40	48. 3	45	150	no	18	4	M16	18	53	50	3	3	45	84	2. 6	2. 6	0· 22	2. 07
50	60. 3	57	165	125	18	4	M16	20	65	62	3	3	48	99	2· 9	2.9	0. 31	2. 72
65	76. 1	76	185	145	18	8	M16	22	81	81	3	S	52	118	2. 9	2. 9	0. 46	3. 40
80	88.9	89	200	160	18	8	M16	24	94	94	4	4	58	132	3. 2	3· 2	0· 59	4. 23
100	114. 3	108	235	190	22	8	M20	26	120	114	4	4	65	156	3. 6	3. 6	0. 93	6. 15
125	139. 7	133	270	220	26	8	M24	28	145	139	4	4	68	184	4. 0	4.0	1. 29	8. 31
150	168. 3	159	300	250	26	8	M24	30	174	165	4	4	75	211	4. 5	4. 5	1. 90	10. 6
200	219. 1	219	375	320	30	12	M27	36	226	226	5	5	88	284	6_ 3	6. 3	3. 91	17. 5
250	273	273	450	385	33	12	M30X2	42	281	281	5	5	105	345	7. 1	7. 1	6. 13	28. 6
300	323. 9	325	515	450	33	16	M30X2	48	333	334	5	5	115	409	8. 0	S. 0	9. 29	40. 3
350	355. 6	377	580	510	36	16	M33X2	55	365	386	5	5	125	455	8. 8	S. 8	12. 8	56. 5
400	406. 4	426	660	585	39	16	M36X3	60	416	435	5	5	135	535	11.0	11.0	20. 6	82. 1
450	457	480	685	610	39	20	M36X3	66	467	490	5	5	135	560	12. 5	12. 5	25. 1	80. 8
500	508	530	755	670	42	20	M39X3	72	519	541	6	6	140	615	14. 2	14. 2	35. 6	107. 4
600	610	630	890	795	48	20	M45X3	84	622	642	6	6	150	735	16. 0	16. 0	50. 5	172. 8
