HG 20602-97不锈钢衬里法兰盖尺寸

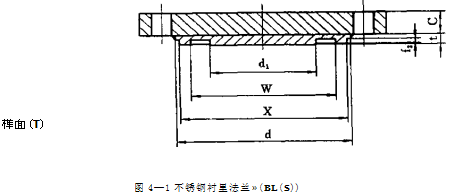

不锈钢衬里法兰盖的尺寸按图4 — 1和表4一 1〜5的规定。表4一1 PNO. 6MPa(6bar)不锈钢衬里法兰盖表4 —2 PN1· OMPa(lObar)不锈钢衬里法兰盖表4- 3 PN1. 6MPaa6bar)不锈钢衬里法兰盖表4 —4 PN2. 5MPa(25tvur)不锈钢衬里法兰盖表4 —5 PN4. 0MPa(40bar)不锈钢衬里法兰盖

表4—1 PNO· 6MPa(6bar)不绣钢衬里法兰盖（mm)

公称	连接尺寸					法兰	密封面尺寸		衬里厚度		塞焊孔（突面）			理论重量（kg)
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹	厚度			突面		中心圆	孔径	数量	法竺盖	衬里层
	外径	心圆直径	直径	数量							直径
DN	D	Κ	L	η	Th	C	d	d,	t	t,	P	Φ	η
40	130	100	14	4	M12	16	78	30	3	2	--	—	—	1. 59	0. 11
50	140	110	14	4	M12	16	88	45*	3	2	—-	—	—	1. 86	0. 14
6Γ>	160	130	14	4	M12	16	108	50	3	2	---	—	—	2. 45	0. 22
80	190	150	18	4	M16	18	124	75	3	2		—	—-	3. 86	0* 28
100	210	170	18	4	M16	18	144	95	3	2		—-		4. 75	0. 38
125	240	2〇〇	18	8	.M16	18	174	110	3	2	—	—	一	6. 10	0. 56
150	265	225	18	8	M16	20	199	130	3	2	—-	15	]	8. 34	0. 73
200	320	280	18	8	M16	22	254	190	4	2	—	15	1	13. 5	1. 59
2S0	375	335	¹⁸	12	M16	24	309	235	4	2	—	15	1	20. 2	2. 35
300	440	39〇	22	12	M20	24	363	285	5	3	170	15	4	27. 8	4. 06
350	490	445	22	12	M20	24	413	330	5	3	220	15	4	34. 7	5* 26
‘100	540	495	22	16	M20	24	463	380	5	3	230	15	4	42. 0	6. 60
450	595	550	22	16	M20	24	518	430	5	3	250	15	4	51. 2	8. 27
5〇υ	645	600	22	20	M20	26	568	475	6	4	260	15	7	65. 1	11. 9
600	755	705	26	20	M24	30	667	570	6	4	320	15	7	102. 9	16. 4

表4一2 PN1, OMPa(lObar)不锈钢衬里法兰盖（mm)

公称	连接尺寸					法兰	密封面尺寸					衬里厚度			塞焊孔(突面）			理论重量(kg)
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹	厚度						突面		凸面	中心圆	孔径	数量	法兰盖	衬里层
	外径	心圆直径	直径	数量										榫面	直径				突面	凸面
DN	D	K	L	η	Th	C	d	d,	X	W	fz	t	ti	t	P	Φ	η			榫面
40	150	110	18	4	M16	18	84	30	75	61	4	3	2	10	—	—	—	2. 35	0.13	0.43
50	165	125	18	4	M16	20	99	45	87	73	4	3	2	10	—	—	—	3.20	0.18	0.60
65	185	145	18	4	M16	20	118	60	109	95	4	3	2	10	—	—	—	4. 06	0.26	0.87
80	200	160	18	8	M16	20	132	75	120	106	4	3	2	10	—	—	—	4. 61	0. 33	1. 11
100	220	180	18	8	M16	22	156	95	149	129	4.5	3	2	10	—	一	—	6.21	0.45	1.50
125	250	210	18	8	M16	22	184	110	175	155	4.5	3	2	10	—	一	—	8. 12	0. 63	2.09
150	285	210	22	8	M20	24	211	130	203	183	4. 5	3	2	10	—	15	1	11.4	0.82	2.72
200	340	295	22	8	M20	24	266	190	259	239	4.5	4	2	10	—	15	1	16.5	1. 74	4. 36
250	395	350	22	12	M20	26	319	235	312	292	4.5	4	2	10	—	15	1	24. 1	2. 52	6,31
300	445	400	22	12	M20	26	370	285	363	343	4* 5	5	3	10	170	15	4	30.8	4. 22	8.44
350	505	460	22	16	M20	26	429	330	421	395	5	5	3	10	220	15	4	39. 6	5.64	11.3
400	565	515	26	16	M24	26	480	380	47S	447	5	5	3	10	230	15	4	49.4	7* 10	1-1. 2
'450	615	565	26	20	M24	28	530	130	523	497	5	5	3	10	250	15	1 4	62. 9	8. 05	17.3
500	670	620	26	20	M24	28	582	475	575	549	5	6	1	10	260	15	7	75.1	12. 5	20. 9
600	780	725	30	20	M27	34	682	570	675	619	5	6	.1	10	320	15	7	123.7	17.2	28.7

表4—3 PN1.6MPa(16bar)不锈钢衬里法兰盖 (mm)

公称	连接尺寸					法兰	密封面尺寸					衬里厚度			塞焊孔(突面）			理论重量(kg)
通径	法兰	螺栓孔中	螺栓孔	螺栓孔	螺纹	厚度						突面		凸面	*中心圆	孔径	数量	法兰盖	衬里层
	外径	心圆直径	直径	数量										榫面	直径				突面	凸面
DN	D	K	L	η	Th	C	d	山	X	W	U	t	ti	t	P		η			榫面
40	150	110	18	4	M16	18	84	30	75	61	4	3	2	10	—	—	—	2.35	0.13	0.43
50	165	125	18	4	M16	20	99	45	87	73	4	3	2	10		—	—	3. 20.	0,18	0, 60
65	185	145	18	4	M16	20	118	60	109	95	4	3	2	10	—	—	—	4. 06	0. 26	0.87
80	200	160	18	8	M16	20	132	75	120	106	4	3	2	10	—	—	—	4. 61	0.33	1.11
100	220	180	18	8	MI6	22	156	95	149	129	4.5	3	2	10	—	—	—	6.21	0.45	1.50
125	250	210	18	8	M16	22	184	110	175	155	4.5	3	2	10	—	—	—	8.12	0.63	2.09
150	285	240	22	8	M20	Z4	211	130	203	183	4.5	3	2	10	—	15	1	11.4	0.82	2. 72
200	340	295	22	12	M20	24	266	190	259	239	4*5	4	2	10		15	1	16.2	1.74	4.36
250	405	355	26	12	M24	Z6	319	235	312	292	4.5	4	2	10	—	15	1	25.0	2.52	6. 31
300	460	410	26	12	M24	28	370	285	363	343	4.5	5	3	10	170	15	4	35.1	4.31	8.62
350	520	470	26	16	M24	30	429	330	421	395	5	5	3	10	220	15	4	48.0	5.80	11. 6
400	580	525	30	1G	M27	32	480	380	473	447	5	5	3	10	230	15	4	63. 5	7.25	14.5
450	610	585	30	20	M27	36	518	430	523	497	5	5	3	10	250	15	4	86.9	9.15	18.3
500	715	650	33	20	M30X2	36	t) 9	475	575	549	5	6	4	10	260	15	7	108. 6	13. 6	22. 7
600	840	770	36 1	20	M33X2	44	720	570	675	649	5	6	4	10	320	15	7	184.3	19. 1	31.8

表4 —4 PN2· SMPa(25bar)不锈钢衬里法兰盖（mm)

公称	连接尺寸					法竺	密封面尺寸					衬里厚度			塞焊孔(突面）			理论重量(kg)
通径	法兰	摞栓孔屮	螺栓孔	螺栓孔	媒纹	厚度						突面		凸面	中心圆	孔径	数量	法兰盖	衬里层
	外径	心圆直径	直径	数量										榫面	直径				突面	凸面
DN	D	Κ	L	η	Th	C	d	山	X	W	u	t	t.	t	P	Φ	η			榫面
40	350	110	18	4	M16	18	84	30_v	75	61	4	3	2	10	—	—	—r	2.35	0.13	0.43
50	165	125	18	4	M16	20	99	45	87	7λ	4	3	2	10	—	---	—	3.20	0.18	0, 60
65	185	145	18	8	M16	22	118	60	109	95	4	3	2	10	—	——		4.29	0.26	0. 87
80	200	160	18	8	M16	24	132	75	no	106	4	3	2	10		—	—	5.53	0.33	1. 11
100	235	190	22	8	M20	24	156	95	149	129	4.5	3	2	10	—			7. 59	0.47	1.58
125	270	220	26	8	M24	26	184	110	175	155	4.5	3	2	10	--	---	—	10, 8	0. 64	2,13
150	300	250	26	8	M24	28	211	130	203	183	4.5	3	2	10		15	■ 1	14. G	0.86	2. 88
200	360	310	26	12	M24	30	274	190	259	239	4. 5	4	2	10		15	1	22. 5	1.88	4. 69
250	425	370	30	12	M27	32	330	235	312	292	4.5	4	2	10		15	1	33.5	2.72	6.79
300	485	430	30	16	M27	34	3S9	285	363	343	4.5	5	3	10	170	15	i	46. 3	4. 69	9. "7
350	555	490	33	16	M30X2	38	448	330	421	395	5	5 ! 3		10	220	15	4	68.0	6. 16	12.3
400	G20	550	36	16	M33X2	40	503	380	473	447	δ	5	3	10	230	— 15	4	89. 6	7. 70	15. 4
450	670	600	36	20	M33X2	46	548 \| 430		— 523	497	5	5	3	10	250	Η 15	4	119.9	9.32	— 18.6
500	730	660	36	20	M33X2	43	609	475	575	5-19	5	6	\	10	260	Ί 15 ; 7		150. 0	:3. 8\|22. 9
60U	815	770	39	20	' 1 M36X3	58	720	370	675	649	5	! 1 6 1 4 1 10			320	15 7		244. 3	—f 19. 1\|31.8 \|

公称			ϋ接尺寸			法兰		密封面尺寸				衬里厚度			塞焊孔(突面）			理论重蜇(kg)
通a	法兰	螺拴孔中	螺栓孔	螺拴孔	螺纹	厚度						突面		凸面	中心圆	孔径	数量	法兰盖	衬里层
	外ίέ	心圆自:径	直径	数量										榫面	直径				突面	凸面
Γ3Ν	D	Κ	L	η	Th	C	d	di	X	W	ί₂	t	tj	t	P		ⁿ			榫面
40	150	110	18	4	M16	18	81	30	75	61	4	3	2	10		—	一一	2.35	0. 13	0.43
50	Ί65	125	18	4	M16	20	99	45	87	73	4	3	2	10	—	—		3.20	0. 18	0, 60
(κι	185	145	18	8	M16	22	118	60	109	95	4	3	2	10	■-	一	—	4. 29	0.26	0.87
80	200	160	18	8	M16	24	132	75	120	106	4	3	2	10	—	—	—	5. 53	0. 33	1.11
100	235	100	22	8	M20	24	156	95	149	129	4.5	3	2	10			—	7.59	0.47	1.58
125	270	220	26	8	M24	26	184	110	175	155	4.5	3	2	10	—	—	—	10.8	0. 64	2.13
150	300	250	26	8	M24	28	211	130	203	183	4.5	3	2	10	—	15	1	14.6	0.86	2.88
200	375	320	30	12	M27	34	284	190	259	239	4.5	4	2	10	—	15	1	27. 2	1. 96	4. 90
250	450	385	33	12	M30X2	38	345	235	312	292	4.5	4	2	10	—	15	1	44.4	2. 85	7.12
300	515	450,	33	16	M30X2	42	409	285	363	343	4.5	5	3	10	170	15	4	64.1	5.10	10.2
350	580	510	36	16	M33X2	46	465	330	421	395	5	5	3	10	220	15	4	89.5	6.52	13.0
400	660	585	39	16	Μ3βΧ3	50	535	380	473	447	5	5	3	10	230	15	4	126* 7	8.82	17.6
450	685	610	39	20	Μ36Χ3	57	560	430	323	497	5	5	3	10	250	15	4	154.1	9.66	19.3
500	755	670	42	20	Μ39Χ3	57	615	475	575	549	5	6	4	10	260	15	7	187.8	14.0	23.3
600	890	795	48	20	Μ45Χ3	72	735	570	675	649	5	6	,4	10	320	15	7	331.0	20.0	33.3
