钢制管法兰用金属环垫尺寸型式与尺寸

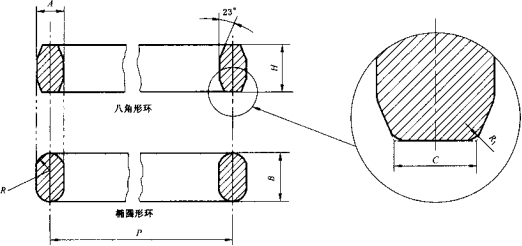

3. 1金属环垫按截面形状分为八角形和楠圆形两种，其结构型式如图1所示。 3.2垫片的尺寸应符合表1的规定。


R = A/2；

R\=l. Q mm (A^22. 3 mm)；私=2. 4 mm (A>22. 3 mm)。

公称通径DN					环号	平均节径 P	环宽 A	环高		八角形环的平面宽度 C
PN20	PN50 及 PN110	PN150	PN260	PN420	环号	平均节径 P	环宽 A	椭圆形 B	八角形 Η	八角形环的平面宽度 C
—	15	—	—	—	R. 11	34. 13	6.35	11.11	9.53	4.32
—	—	15	15	—	R. 12	39.69	7.94	14. 29	12. 70	5.23
—	20	—	—	15	R. 13	42.86	7.94	14.29	12.70	5.23
—	—	20	20	—	R, 14	44.45	7.94	14. 29	12.70	5.23
25	—	—	—	—	R. 15	47. 63	7.94	14. 29	12. 70	5. 23
——	25	25	25	20	R. 16	50.80	7. 94	14. 29	12. 70	5.23
32	—	—	—	—	R, 17	57. 15	7. 94	14.29	12. 70	5.23
—	32	32	32	25	R. 18	60. 33	7.94	14.29	12.70	5.23
40	—	—	—	—	R. 19	65.09	7.94	14.29	12. 70	5. 23
—	40	40	40	—	R, 20	68. 26	7.94	14.29	12.70	5.23
—	—	—	—	32	R, 21	72.24	11· 11	17. 46	15.88	7.75
50	—	…―	—	—	R.22	82.55	7. 94	14. 29	12. 70	5.23
—	50	—	—	40	R. 23	82,55	11.11	17. 46	15. 88	7.75
—	—	50	50	—	R. 24	95.25	11. 11	17.46	15.88	7.75
65	—	-	—	—	R.25	101, 60	7.94	14.29	12.70	5.23
—	65	—	—	50	R. 26	101. 60	11. 11	17.46	15.88	7.75
—	—	65	65	—	R. 27	107. 95	11. 11	17.46	15.88	7.75
—	—	—	—	65	R. 28	111. 13	12.70	19.05	17.47	8.66
80	—	-	—	—	R.29	114. 30	7. 94	14.29	12.70	5.23
—	80^a	一	—		R. 30	117.48	11.11	17.46	15. 88	7. 75
—	80^b	80	—	—	R. 31	123.83	11. 11	17. 46	15.88	7.75
—	—	—	—	80	R.32	127.00	12.70	19.05	17.46	8. 66
—	—	—	80	—	R.35	136.53	1L11	17.46	15.88	7.75
100	—	—	-…	—	R. 36	149. 23	7. 94	14.29	12. 70	5. 23
一	100	100	—	—	R.37	149.23	11. 11	17.46	15.88	7.75
—	—	—	—	100	R. 38	157, 16	15.88	22.23	20.64	10.49
—	-	—	100	—	R. 39	161. 93	11. 11	17.46	15.88	7.75
125	—	—	-	—	R. 40	171.45	7.94	14.29	12.70	5.23
—	125	125	—	—	R.41	180. 98	11, 11	17.46	15.88	7.75
—	-	—	—	125	R. 42	190. 50	19.05	25. 40	23.81	12.32
150	—	—	—	—	R. 43	193. 68	7.94	14. 29	12.70	5.23
—	—	—	125	—	R. 44	193. 68	11. 11	17. 46	15.88	7.75
—	150	150	—	—	R.45	211. 14	11.11	17. 46	15.88	7.75

公称通径DN					环号	平均节径 P	环宽 k	环高		八角形环的平面宽度 C
PN20	PN50 及 PN110	PN150	PN260	PN420	环号	平均节径 P	环宽 k	椭圆形 B	八角形 Η	八角形环的平面宽度 C
—	—	—	150	—	R.46	211,14	12.70	19.05	17.46	8.66
—	—	—	—	150	R. 47	228. 60	19.05	25.40	23. 81	12.32
200	—	—	—	—	R.48	247.65	7. 94	14. 29	12. 70	5.23
—	200	200	—	—	R. 49	269.88	11. 11	17.46	15.88	7.75
—	—	—	200	—	R. 50	269.88	15.88	22. 23	20. 64	10. 49
—	—	—	—	200	R. 51	279.40	22.23	28. 58	26. 99	14.81
250	—	—	—	—	R. 52	304.80	7. 94	14. 29	12. 70	5. 23
—	250	250	—	—	R, 53	323.85	11.11	17. 46	15. 88	7.75
—	—	—	250	—	R. 54	323.85	15.88	22. 23	20. 64	10. 49
—	—	—	—	250	R. 55	342. 90	28.58	36. 51	34. 93	19.81
300	—	—	—	—	R. 56	381.00	7. 94	14. 29	12. 70	5. 23
—	300	300	—	—	R.57	381.00	11. 11	17. 46	15.88	7.75
—	—	—	300	—	R. 58	381.00	22.23	28. 58	26. 99	14.81
350	—	—	—	—	R. 59	396,88	7. 94	14.29	12.70	5.23
—	—	—	—	300	R. 60	406. 40	31.75	39. 69	38. 10	22. 33
—	350	—	—	—	R. 61	419,10	11. 11	17.46	15.88	7. 75
—	—	350	—	—	R.62	419. 10	15.88	22. 23	20. 64	10.49
—	—	—	350	—	R. 63	419. 10	25.40	33. 34	31. 75	17.30
400	—	—	—	—	R. 64	454.03	7. 94	14. 29	12. 70	5.23
—	400	—	—	—	R. 65	469. 90	11. 11	17.46	15.88	7.75
—	—	400	—	—	R. 66	469. 90	15.88	22.23	20.64	10.49
—	—	—	400	—	R. 67	469.90	28.58	36.51	34. 93	19.81
450	—	—	—	—	R. 68	517,53	7.94	14. 29	12.70	5.23
—	450	—	—	—	R. 69	533.40	11. 11	17.46	15. 88	7. 75
—	—	450	—	—	R. 70	533,40	19.05	25.40	23.81	12.32
—	—	—	450	—	R. 71	533. 40	28.58	36. 51	34. 93	19.81
500	—	—	—	—	R. 72	558. 80	7. 94	14. 29	12. 70	5. 23
—	500	—	—	—	R. 73	584.20	12. 70	19. 05	17. 46	8. 66
—	—	500	—	—	R. 74	584. 20	19.05	25. 40	23.81	12.32
—	—	—	500	—	R. 75	584.20	31.75	36. 69	38. 10	22. 33
—	550	—	—	—	R. 81	635.00	14.29	—	19. 10	9. 60
—	650	—	—	—	R.93	749. 30	19. 10	—	23.80	12. 30
—	700	—	—	—	R. 94	800.10	19. 10	—	23.80	12. 30

公称通径 DN					环号	平均节径 P	环宽 A	环高		八角形环的平面宽度 C
PN20	PN50 及 PN110	PN150	PN260	PN420	环号	平均节径 P	环宽 A	椭圆形 B	八角形 Η	八角形环的平面宽度 C
—	750	—	—	—	R. 95	857. 25	19.10	—	23.80	12. 30
—	800	—	一	—	R. 96	914.40	22. 20	—	27.00	14.80
—	850	—	—	—	R.97	965. 20	22.20	—	27.00	14.80
—	900	—	—	—	R. 98	1022. 35	22.20	—	27.00	14.80
—	—	—	—	—	R. 100	749. 30	28.60	—	34. 90	19.80
—	—	650	—	—	R. 101	800. 10	31. 70	—	38. -1-0	22. 30
—	—	700	—	—	R, 102	857,25	31. 70	—	38. 10	22.30
—	—	750	—	—	R. 103	914, 40	31.70	—	38. 10	22. 30
—	—	800	—	—	R. 104	965. 20	34. 90	—	41.30	24.80
—	—	850	—	—	R. 105	1022.35	34.90	—	41.30	24.80
600	—	900	—	—	R.76	673. 10	7. 94	14.29	12.70	5.23
—	600	—	一	—	R.77	692. 15	15.88	22. 23	20. 64	10.49
—	—	600	—	—	R. 78	692. 15	25.40	33. 34	31. 75	17. 30
—	—	—	600	—	R. 79	692. 15	34.93	44. 45	41.28	24.82
