铜丝密封可烘烤真空法法兰 结构尺寸

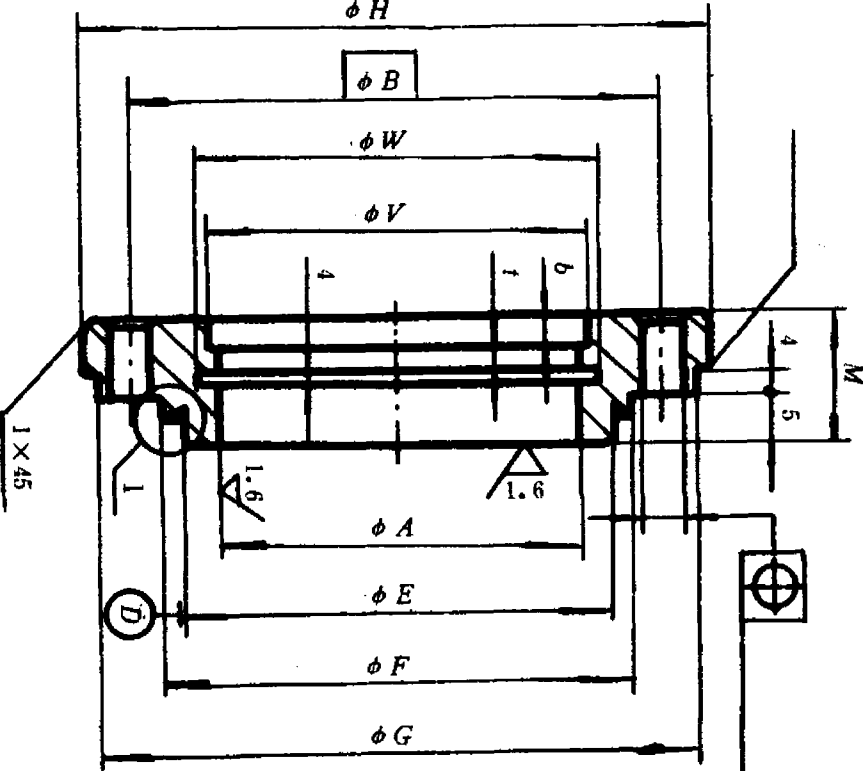

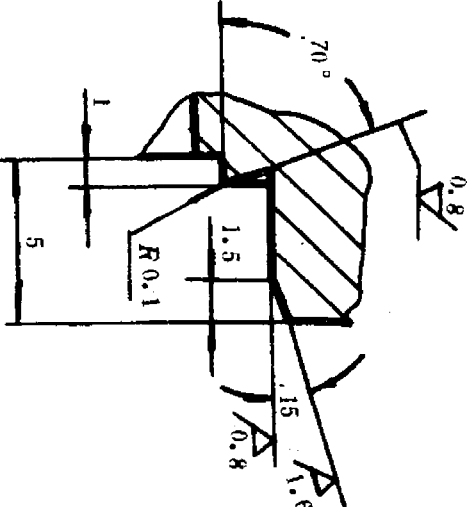

法兰结构及尺寸按下图和下表规定
公称 通径 Dh | A | Η | B | Μ | C | ft | E | F | G | V | W | b | 1 | |||||||||
T型 | A型 | T型 | Α型 | |||||||||||||||||||
尺寸 | 公差 | 尺寸 | 公差 | 尺寸 | 公差 | 尺寸 | 公差 | 尺寸 | 公差 | 尺寸 | 公差 | 尺寸 | 公差 | |||||||||
250 | 250 | 314 | 288 | 29 | 11 | H13 | 24 | 27] | e9 | 271 | H9 | 275 | 一 0.2 | 308 | dll ί | 308 | H11 | 2S4 | ΗΠ | 257 | 6 | 9 |
320 | 320 | 385 | 357 | 36 | 340 | 340 | 344 | 379 | 379 | 324 | 327 | |||||||||||
400 | 400 | 497 | 454 | 33 | 13 | 436 | 436 | 440 | 480 | 480 | 406 | 410 | 8 | 2.5 | ||||||||
500 | .· · 500 | 590 | 555 | 38 | 40 | 536 | 536 | 540 | 580 | 580 | 506 | 510 | ||||||||||
630 | 603 | 689 | 658 | 44 | 17*5 | 635 | 635 | 639 | 680 | 680 | 608 | 614 | 10 | 3 | ||||||||
800 | 800 | 890 | 855 | 50 | 60 | 831 | 831 | 835 | 880 | 880 | 810 | 8]5 | 12 | |||||||||
1000 | 1000 | 1090 | 1055 | 58 | 80 | 103] | 1031 | 1035 | 1080 | 1080 | 1012 | 1018 | 15 | 4 | ||||||||
