电机检修鉴定试题库三十二
综合操作题
评 分 标 准 | 项目 | 项 目名称 |
得分或 扣分 | 1. 充件选择错误，每销MtjD 1分;电动执绝缘电麵试不疋确，扣5分 2. 元件安装不合理,每件扣丨~2岔;损坏元件每件扣5分 3. 接线不牢固，毎个接头扣1分i导线压接处松动，线芯棵B过 对，每个扣1分i每接线处超出两个头，每处扣〗分；主网路措误. 扣10分；控制回路短路，扣8分 „ ^ 4. 时间继电器未整定或整定铕误.扣3分;电源线，电动机接线与 拆线不规菹、顺序不正确，扣5分i通电试§转一次+成功，扣5 分，两次不成功，扣10分，三次及以上次数不成功，本项不得分 5. 造成人1伤亡事故，扣该项目总分，BP本项目总分为零分；其 他情況，视情节轻重扣5〜50分；每超过10mm,扣5分 |
表CQ3 元件明细表
代号 | 名 称 | 塑号 | 规 格 | 数M |
M | 三相异步电动机 | Y-132M-4 | 7.5kW.380Va5.4As 三角形接法、1440r/min | l |
FV\ | 熔断器 | RL1-60/35 | 60A、KJ® 体 35A | 3 |
FU2 | 熔断耨 | RL1-L5/2 | 15A、配熔体2A | 2 |
KM1>KM2 KM3 | 交流接触器 | CJ10-20 | 20A、绕组电压380V | 3 |
FR KT | 热继电器 | JR16-20/3 | 三极、20A、整定电流15,4A | 1 |
时间继电器 | JS7-2A | 绕组电压380V(代用） | 1 | |
SBKSB2 | 按钮 | LA4-3H JH-1020 | 保护式、按钮数3(代用） | 1 |
XT | 端子板 | 38〇V、l〇Ai20 节(代用） | 1 | |
走线槽 | 18mm x 25mm | 若干 | ||
控制板 | g制 | 50mm x 650mm x 50〇mm | I |
图CG8 Y-A自动降压起动控制电气原理图
需要说明的问题和要求1. 绘出电气线路原理接线图
2. 列出元件明细表井检查配齐元件(见表CC~4>
3. 自行设计电器元件布置图并照图、按工艺要求在木质安装板上 明线板前布钱&各导钱压接处应紧固、规范，按规定套齐编码套管
4. 检査线路，通电试运转
工具、材料、 设备场地1. 三相异步电动机、通电运转工作台
2. 常用电工工具、万用表
3. 木蟣、编码套管
4. 交流接M器、控制按钮、热继电器
5. 电气安装板（^OminxSOOmtn)、导线以及元件明细表上所列元件
评分标准
1. 绘电气线路原理接线图
2. 按S进行元件选择
3. 自行设计电器元件布M图并进行元件的安装
按工艺要求进行线路敷设 5•通电试
质量要求
1+电气原理图连接正确、规范（参见图
2+元件选择正确、合理；元件明细表填写正麻（参见表a>5)
3. 元件质董检査正癘；按元件布置圃安装正确；元件固定牢固、 整齐
4. 按田安装接线；线路敷设整齐、供平竖直，不交叉，不跨接； 导线压接*固、规范、不伤线芯；编码套管齐全
5. 热继电器整定正正碥选配熔芯；通电前电动机、电塬线的 接线以及遘电后的拆线顺序规范IE磽通电试运转一次成功；正反 转控制灵活
项目 | 项 目名称 | |
评 | 1. 电气原理接线图毎处错误.扣2分 2. 元件选择每错一处，扣2分；明细表填写铕误一处，扣分 | |
分 | 3. 不按元件布置图安装，扣5分；元件安装不规范，扣1~5分； 损坏元件，毎件扣5分 4. 线路敷设不合格，每处扣2分；导线压接处松动，线芯棵餺过 | |
得分或 | 长、压绝缘层，损伤线芯，毎处扣丨分；鳊码套管每处缺一个，扣 | |
标 | 扣分 | 0.5分 5.热继电器未整定或整定错误，扣2分；熔芯错配，扣2分；电 |
准 | 海线、电动机接线与拆线不规范、順序不正磽，扣2〜5分；正反转 控制不灵活，扣分3~5分；通电试运转一次不成功，扣5分，两次 不成功，扣丨0分，三次不成功，本項不褥分 6.造成人身伤亡事故，扣该项目总分，即本项B总分为零分；其 他情况，视情节轻重扣5-50分；每«过lOmte,扣5分 |

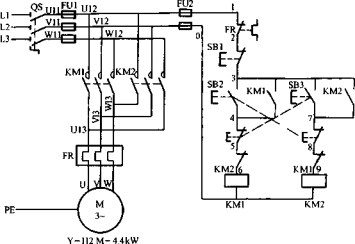

表CD5 双重联锁正反转控制线路元件明细表（参考)
序 号 | 代号 | 元件名称 | 型号与规格 | 数 童 | 作 用 | 备注 |
1 | QS | 组合开关 | HZ10-25/3 三极 25A | 1 | 电*升关 | |
2 | FUJ | 蟫旋熔断器 | RL1.60/ 20配熔芯额定 电流20A | 3 | 主回路短路保护 | |
3 | FV2 | 鳏旋熔断器 | EL1-15/2配熔芯额定 电流2A | 2 | 控制间路短路保护 | |
4 | KMI | 交流接触厢 | CJ10-20绕组电压380V | 1 | jE转控制 | |
5 | KM2 | 交流接融器 | CI10-20绕组电压380V | 1 | 反转控制 | |
6 | FR | 热继电器 | JR16-20/3整定电流 8.8A | 1 | 过载保护 | |
7 | SBJ ' SB2 | 按钮 | IA10-3H500V, 5A | 1 | SB2起动，SB1掙止 | |
8 | XT | 端子排 | JX2-J010 | 2 | 进出线连接 |
编号 | 0020017 | 行为领域 亡 | 鉴定范围 I | |
考核时限 | 24〇min | 题型 C | ffl 分 50 | |
试题正文 | 相异步电动机定子铁心故瘅判舾与修理 | |||
甫 要 说明的问 题和要求 | 1. 试验前计箅：定子铁耗试验中励磁绕组匝数■励黴电流*测量 绕组匝数计算 2. 按图接线进行电动机定子铁耗试验，测童并计算矩干单位重量 的铁耗P_()、溢升等（接线如图CO10所示） 3. 通过到量与计算数据判断铁心状态，分析铁心块陷原闪，并处 薄 | |||
工具、材料、 设备场地 | 】.常用电工工具 2. 已拆卸的大型三相鼠笼式异步电动机定子 3. 兆欧表、常用电气仪表、酒精溫度计 4. 交流电*380V/220V 5. 电气安全用具 6. 试验用绝缘导线等 | |||
评 分 标 准 | 项目 | 项 目名称 | ||
操作 步骤 | 1. 试验前的准备工作 2. 计算定子铁耗试验中励磁绕组匝数、励磁电流、拥量绕组匝数 井进行定子铁心掮耗试验 利用试验败据与计算结果的分析，进行判断与处理 | |||
质童 要求 | 1. 测霣仪表准备齐全.并进行检査，无缺损.会正确使丨B;测量 电动机定子铁心尺寸的方法正确，数据正确无遗漏 2. 能正确计箅，结果正确；试验接线正确、规范，设备、仪表布 置合理；试验步《方法正确；数据记录全面、正确（if■算参考■附录 OC-1) 3. 正确判哳定子铁心有无故障；正确找出不合格电机矩子铁心故 庳的原因；正确消餘铁心缺陷 4. 安全文明生产 | |||
项目 | 项 目名称 - | |
1.准备工作不充分，仪表数量、塑号错误，每处扣2~5分；检 査方法不正确，每处扣2分；测最定子铁心尺寸部位不对，方法错 | ||
评 | 误，每处扣3分i测虽数据误差超过±5.毎处扣5分 2.不会计算，每处扣5~10分；计箅结果错误，每处扣5分；设 | |
分 | 备、仪表布a不合理、接线不规®、操作不规范、记录错误每处扣 | |
得分或 | 2 —5分；接线不正确、操作错误，每处扣5~20分 | |
标 | 扣分 | 3.不能知道公式户|£1<1.2^尸中各符号的意义，每处扣3分；冇 知道定子铁心最大温升、其他郎位温升应<30t：的允i午 |
准 | 标准，每项扣3分；定子铁心状态的判断锖误，扣5~ 10分i铁心 块陷原因分析错误，扣10分；不会消除铁心缺陷，扣丨0分 4.造成人身伤亡亊故，扣该项目总分，即本哦目总分为箏分；K 他情况■，视情节轻重扣5~50分；每超过lOmin,扣5分 |
试验前的计算
(1)定子铁心轭部截面积s
S = L * h(om)2
式中L 定子铁心有效长度，cm;
h——定子铁心轭部高度， cm〇
(2) 励磁绕组匝数说3
Wa = 45x-^(M)
式中—加于励磁绕组的电压，V。
(3) 励磁电流J
式中——定子铁心平均直径，cm;
H〇—单位长度安匝数，取2.15~2.3安匝/cm。
(4) 测置绕组匝数Wb
Wt =卷X…(阻）
式中1/2——加于测量绕组的电压，V。
二'试验结果分析
(1) 试验时磁通密度的实际值
B = ⑴
(2) 定子铁心轭部单位铁损尸1()(折算到1T时）
p,0^g；(b) (W/kg)
式中广一功率表读数，W;
Gc——定子铁心质量，可查表或按公式Gt = 24.5DavSX 1〇,3 (kg)计算。
(3) 故障分析
若P1#会1.2AP,铁心最大温升而其他部位
温升时可认为铁心不合格，应査明原因，予以消除。
