电机修理技师手册缝纫机用电动机故障修理
一、电动缝纫机用电动机的结构特点及性能

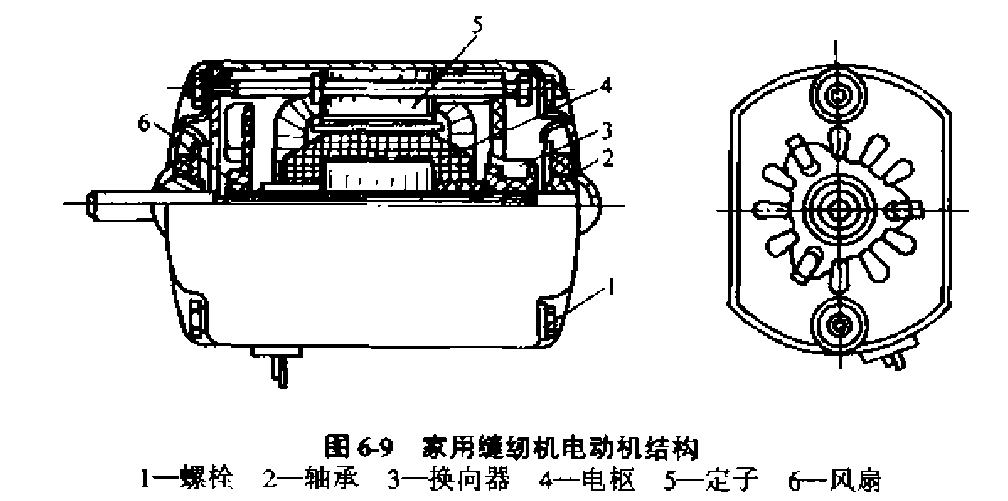

电动缝纫机用电动机多采用单相串励电动机,有的产品采用永磁直流电动机。电动机是由定子、电枢(转了)、換向器、风扇、机壳、 轴承等构成。如图9所示为家用缝纫机的电动机结构图D由f采用单相串励电动机,所以起动转矩大、调速范围广,能满足缝纫的工艺要求。
电动机外壳用薄钢板冲压制成,外壳防护型式为n>mf轴承为含油滑动轴承。电动机转速由脚踏转速控制开关进行控制。

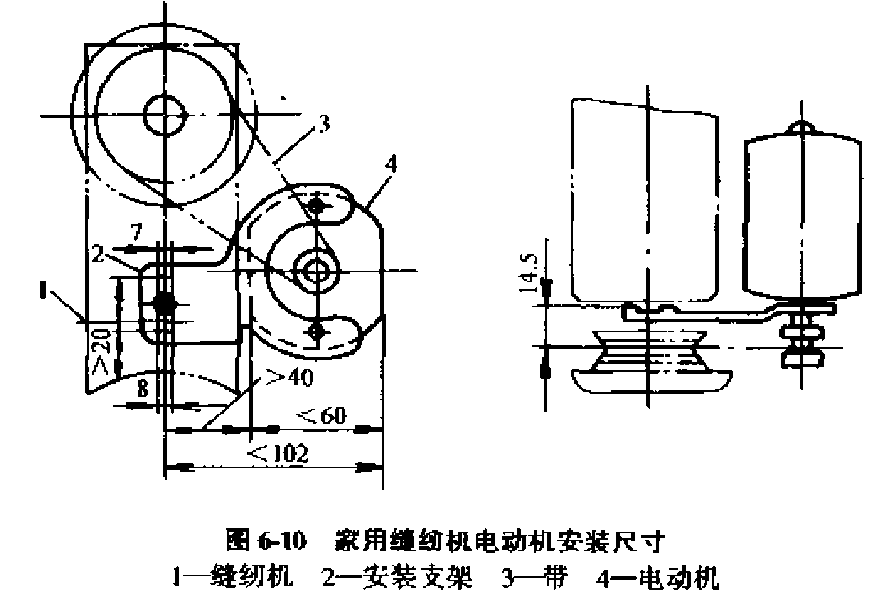

电动机定子输人功率为60〜130W,转速为700 - 720r/min。工业用缝纫机的电源电压一般为380V,功率为250 ~ 550W,转速为1400 ~2850r/min〇家用缝纫机电动机通常是安装在缝纫机机头处,经带减速拖动缝纫机主轴。安装尺寸如图6h10所示。
家用缝纫机电动机性能标准见表6^15。
表6^15家用缠纫机电动机性能标准 | |||||||||||||
最大 输出 功率 fW | 堵转 转矩/ (ibN- m) | ' 额定 电压 /V | 额定 频率 /Hs | 转速/ (r/ mul) | 效 率 (%) | 功 率 m 数 | 噪声 /dB (A) | 无线电r-扰电压mb 頻率范闱/MHa | 周 朗 .X 作 定 额 | 控 制 器 开 闭 次 数 | |||
035 0.2 | 0.2 -*-r 0.5 | 0.5 5 | 5 30 | ||||||||||
75 | 95 | 220 | 50 | 4000 8000 | 46 | 0.83 | 65 | 70 | 66 | 60 | 66 | 运行 lmin, 停 Lroin! | 12000 |
二、常见的缠纫机用电动机故陣的修理方法
电动机不转
(1)电源断路检查熔体、插头和电源线t
(2)电动机定子绕组断路或电枢绕组和换向器短路检修如不行,则需重绕大修3
(3)电刷卡在刷握内和与换向器不接触研磨电刷,修理刷握,应保证电刷在刷握内的配合间隙正常。
(4)轴承故障更换轴承。
(5)换向器变形、片松使电刷不能接触严密修理换向器。
(6)传动机构卡死检修传动机构。
2.电动机运行不正常
(1>电源电m波动揭节电源电压,便电压值在允许范围内„
(2)弹簧座力过大过小.不稳定,调整弹簧压力、更换失效的弹 簧。
(3)电刷磨短、接触不实。更换同型号的电刷。
(4)传动机构带打滑调整带,使之拉紧。
(5)缝纫加工料过厚适当烕少加工料厚度..
3.刷火严重
1)绕组敁障检查定子绕组有无短路和接地故障,检査电枢绕组有无断路;线圈引线有无接错。
(2)电刷与换向器接触不良检査换向器表面有无突片、突出云 母板现象;检査换向器是否偏心、变形等故瘅p
(3)轴承故障
(4)电刷与刷握间隙不对及电刷卡在刷握内
