第节拆装电动机所需工具

维护和修理电动机时，经常要进行对电动机进行拆装。正确选择和使用工具有助于保证拆装质量。本节主要介绍常用修理工具的结构及使用方法

一、试电笔

试电笔是检验导线和电气设备是否带电的一种最常用工具，分钢笔式和螺丝刀式2 种。

1. 试电笔结构

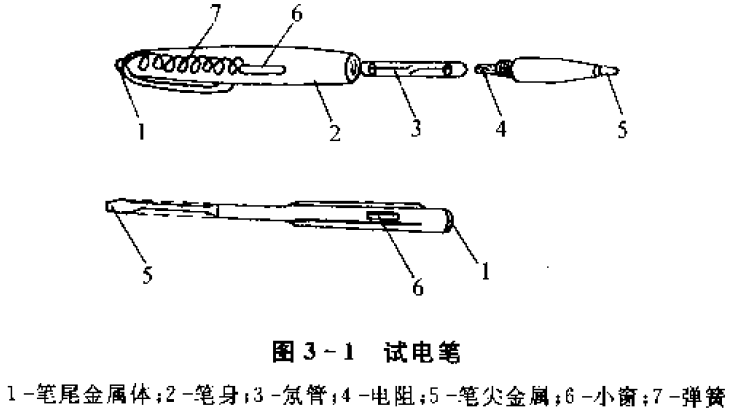

试电笔主要由氖管、电阻、弹簧和笔身等组成* 如图3 - 1

2. 试电笔的使用方法

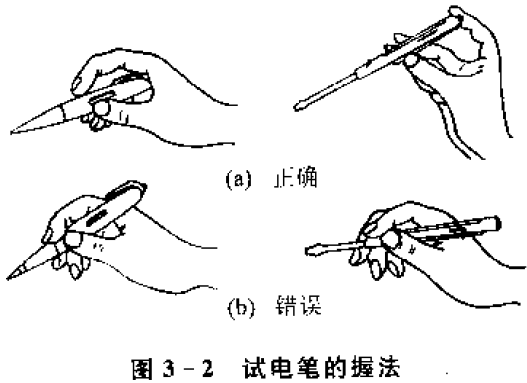

低压试电笔检测电压的范围为60-500V验电时，以笔尖金属触及带电体，手指触及笔尾的金属体，并使氖管小窗背光朝自己，便于观察，如图3 - 2 所示

为了避免误判断, 在使用试电笔判别电气设备是否带电前，先将试电笔在存电压的插座中进行好坏的确认。

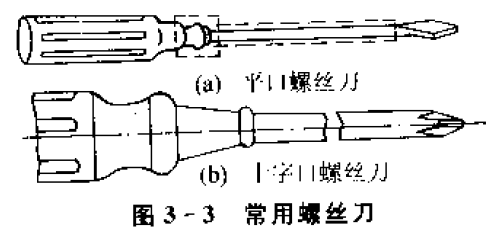

二、摞丝刀

螺丝刀又称起子、改锥、旋凿，是一种用于旋紧或起松螺丝的工其

常用螺丝力规格有：50 、100、150 、200mm等4 种。

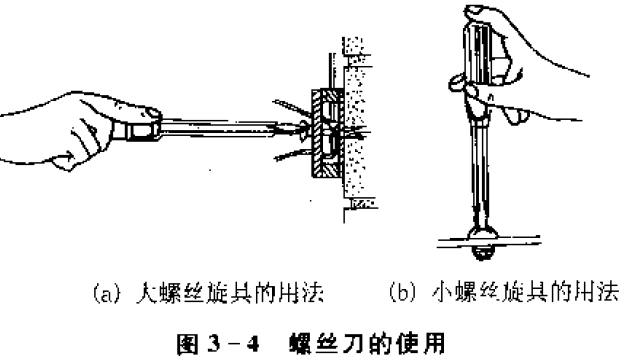

螺丝力的使用方法如图3 - 4 所尔。拧大螺丝需要用大的螺丝刀，且螺丝刀的刀头要_螺丝槽形相配合。

注意，电丁. 作业使用螺丝刀时，要选用刀杆部分有绝缘套管的螺丝刀，禁止使用穿心螺丝刀，以免触电伤人。

三、尖嘴钳

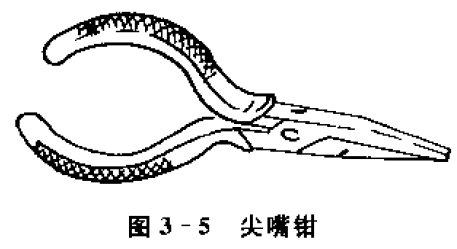

尖嘴钳适用于在狹小的工作空间操作. 其外形如图3-5所示

电工使用的尖嘴钳是有绝缘手柄的，绝缘柄的耐压为500V，尖嘴钳通常用来剪断细小金属丝，夹持较小的螺钉、垫圈等元件，弯接线鼻等。

尖嘴钳的规格以其全长为准，常用有130、160、180mm 等。

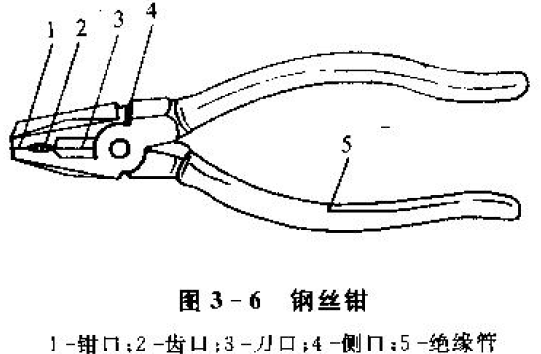

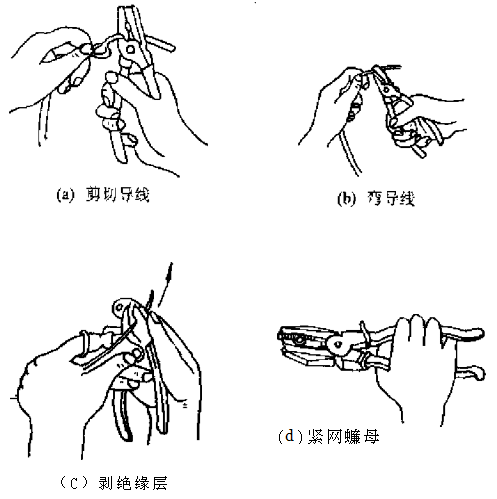

四、钢丝钳

五、活络扳手

活络扳手是用来旋紧或起松六角螺母的工具。旋动蜗轮可 阔节扳口大小，以适应使用不同规格的螺母。

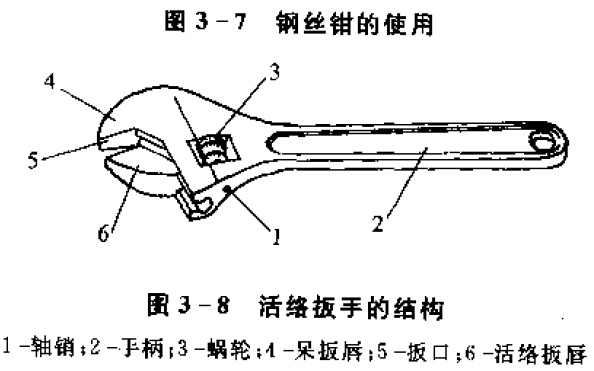

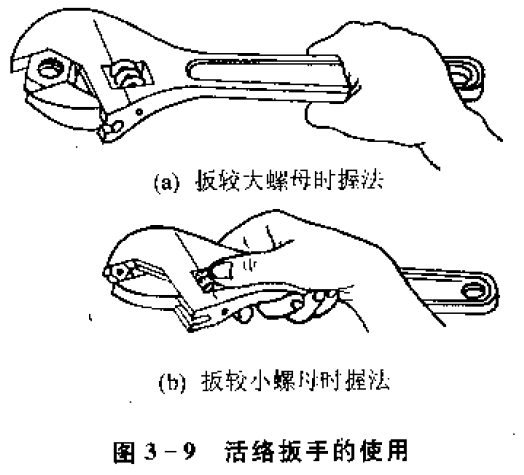

活络扳手的结构及使用方法如图3 - S和3 - 9所示。

常用扳手的规格有"（150 mmX 19 mm：)、8"(200 mmX 24 mm)、10w(250 mmX30 mm)、12"(360 mmX36 mm)4 种。

注意，活络扳手不可反用，即活动扳唇不可作为重力点使 用，也不得当作撬棒和手锤使用。

六、手锤

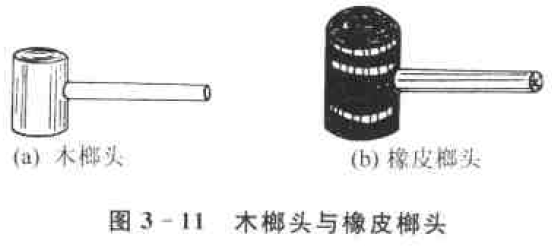

电动机修理常用的手锤（ 又名榔头）有铁榔头、木榔头和橡皮榔头等几种。

八、电动机绕组嵌线工具

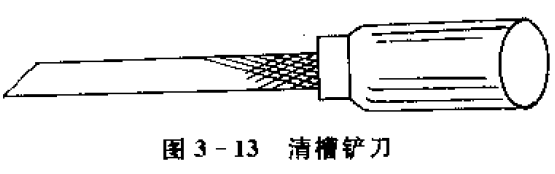

1, 清檣铲刀

在拆除电动机绕组时，由于绝缘漆的粘结作用，绝缘物会残留在定子铁心的槽内，以利用清槽铲刀来刮清槽内的污物.

清槽铲刀可以利用废旧扁锉自制，也可以到市场上购买电

工凿。其外形如图3 - 1 3 所示。

2. 弯头剪刀

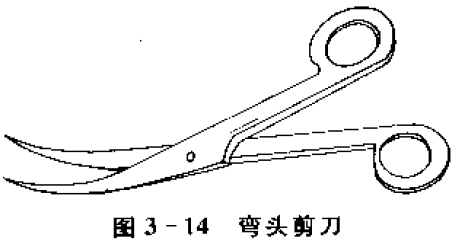

在下槽绝缘纸时，利用长柄弯头剪刀剪切多余的绝缘纸十分方便。弯头剪刀的外形如图3-14所示。

4. 压线板

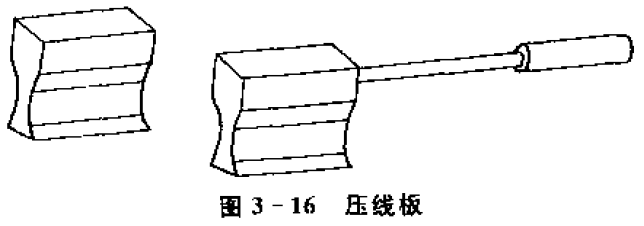

压线板是用来压紧槽内导线的工具，其外形如图3-16 所示。

九、绕线机

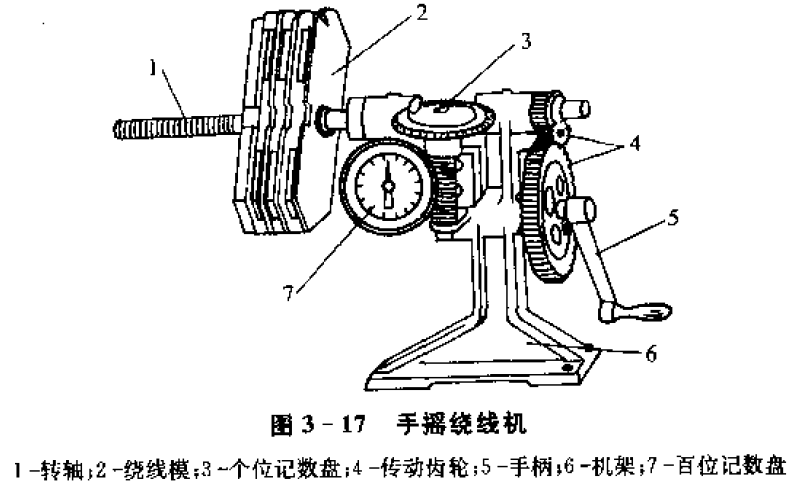

小型电动机和低压电器的线圈一般都釆用圆铜导线绕制。由于线圈的尺寸一般不大，导线较细，因此可以直接在手揺绕线机上进行绕制。手摇绕线机的外形如图3-17 所示。

记数盘可记下绕制的线圈数，一个是百位记数盘，另一个是

个位id 数盘。个位记数盘nj 以记下0-100 圈数目，超过10G 圈则由H 位记数盘记数。开始绕制线圈时，要把购记数盘指针拨到零位，避免记数错误。手柄由2 个安装位置来带动转轴转动„ 一种是套在与转轴直接相连齿轮转轴上，转轴旋转与手柄转动同速度；另- 种是将手柄装在传动齿轮的转轴上，使转轴能快速转动，提高线圈绕制速度。因此，操作者可以根据需要的转速快慢来选择手柄的安装位值。

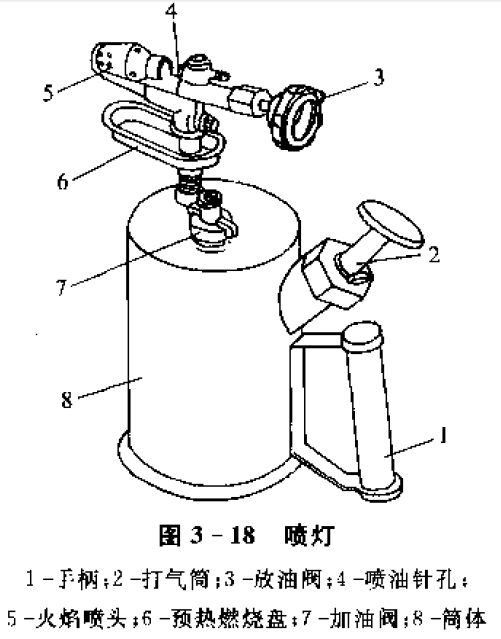

十、喷灯

喷灯是一种利用喷射火焰对工件进行加热的工具，电工常 用来焊接较大的铜接线鼻、人面积铜导线连接处的加固焊锡，以及其他电连接表面的防氧化镀锡和机械零件的局部加热等。

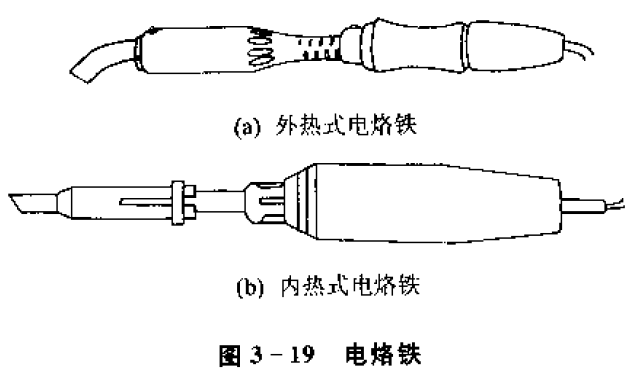

十一、电烙铁

电烙铁是锡焊的热源，有内热式和外热式2 种，常用电烙铁的规格有25、40、100、300 W 等几种D 焊接电子元件时，宜选用内热式20-45 W 规格，电动机修理者，一般选用75 W 或100 W 外热式电烙铁。电烙铁使用完毕要随时拔出电源插头，除节约用电外，还能延长电烙铁的使用寿命。

在导电地面（如潮湿地面、混凝土地面等)使用电烙铁时，电格铁的金属外壳必须妥善接地，以防触电。
