ZXP型PN10~PN63气动薄膜直通单座调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： ZXP

类别：调节阀

结构：气动调节阀

壳体： ZG230—450碳钢、ZG1Cr18Ni9Ti镍铬钼钛耐酸钢

密封：更新中…

压力： 1.0 MPa、4.0 MPa、6.3MPa

温度：更新中…

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：更新中…

型号说明：更新中…

主要性能

型号	PN	工作压力 /MPa
型号	PN	工作压力 /MPa
ZXP—10	10	1.0
ZXP—40	40	4.0
ZXP—63	63	6.3

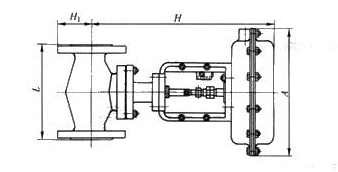

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	ΦΑ	L		Η			Η
DN	ΦΑ	PN16、PN40	PN63	PN16	PN40	PN63	PN16	PN40	PN63
20	282	150	230	53	53	65	429	429	456
25	282	160	230	58	58	70	438	438	468
32	308	180	260	70	70	78	474	474	511
40	308	200	260	75	75	85	476	476	525
50	308	230	300	83	83	90	502	502	535
65	394	290	340	93	93	103	622	622	663
80	394	310	380	100	100	108	646	646	673
100	394	350	430	110	118	125	687	695	705
125	498	400	500	125	135	148	835	845	868
150	498	480	550	143	150	173	889	896	958
200	498	600	650	170	188	208	891	1000	1260

主要零部件材料表

型号	材料
	阀体、阀盖	阀芯、阀座	填料	波纹管	弹簧	阀杆、推杆衬套
ZXP—10	ZG230—450, ZG1Cr18Ni9Ti	1Cr18Ni9Ti、司太莱合金堆焊	聚四氟乙烯、柔性石墨	1Cr18Ni9Ti	60Si2Mn	2Cr13、 1Cr18Ni9Ti
ZXP—40
ZXP—63

ZXP型PN10~PN63气动薄膜直通单座调节阀CAD图纸下载
