J61H/Y型PN200~PN320电站截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J61H、J61Y

类别：截止阀

结构：焊接截止阀、直通流道截止阀

壳体：铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）

密封：更新中…

压力： 20.0MPa、25.0MPa、32.0MPa

温度： ≤570℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽等


产品图

型号说明

J 6 1 H-200 V

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

200 -------------------- 阀的公称压力（如：20MPa）

V ---------------------- 阀的材质（如：铬钼钒钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

J61H-200V	200	19.6	≤200	水、蒸汽等
		15.58	≤450
		6.96	≤570
J61Y-200V		19.6	≤200
		15.58	≤450
		6.96	≤570	水、蒸汽等
J61H-250V	250	24.50	≤200
		19.60	≤450
		8.82	≤570
J61Y-250V		24.50	≤200
		19.60	≤450
		8.82	≤570
J61Y-320V	320	31.36	≤200	水、蒸汽等
		24.50	≤450
		10.98	≤570
J61Y-320V		31.36	≤200
		24.50	≤450
		10.98	≤570

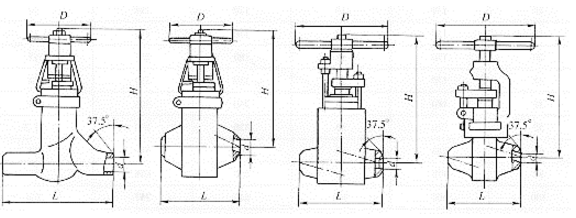

外形及连接尺寸图

外形及连接尺寸表

PN200

DN	L	H	d	D	重量Kg
20	150	270	23	200	9.3
25	180	270	27	200	9.3
32	180	365	32	240	15
40	250	493	36	320	38
50	350	580	45	320	74.7
65	430	602	5735	360	105
80	470	660	74	500	115
100	600	910	84	560	250

主要零部件材料表

型号	材料
	阀体阀盖	阀瓣	阀座	阀杆
J61H-200V	铬钼钒钢	铬钼钒钢+堆焊硬质合金	铬钼钒钢+堆焊硬质合金钢	铬钼钒钢


J61Y-200V

	铬钼钒钢	铬钼钒钢+堆焊硬质合金	铬钼钒钢+堆焊硬质合金	铬钼钒钢
J61H-250V


J61Y-250V


J61Y-320V	铬钼钒钢	铬钼钒钢+堆焊硬质合金	铬钼钒钢+堆焊硬质合金	铬钼钒钢


J61Y-320V

J61H/Y型PN200~PN320电站截止阀CAD图纸下载
