  • J61H/Y型PN320电站截止阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: J61H、J61Y

类别: 截止阀

结构: 焊接截止阀、直通流道截止阀

壳体: 铬钼钒钢(12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9))

密封: 更新中…

压力: 20.0MPa、25.0MPa、32.0MPa

温度: ≤570℃

作用: 更新中…

标准: 国标

产品特点更新中…

适用介质水、蒸汽等


             产品图

型号说明

J 6 1 H-200 V

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式(如:焊接)

1 ---------------------- 阀的结构(如:直通流道截止阀)

H ---------------------- 阀的密封材质(如:Cr13系不锈钢)

200 -------------------- 阀的公称压力(如:20MPa)

V ---------------------- 阀的材质(如:铬钼钒钢)




主要性能

型号

PN

工作压力MPa

适用温度℃

适用介质

J61H-200V

200

19.6

≤200

水、蒸汽等

15.58

≤450

6.96

≤570

J61Y-200V

19.6

≤200

15.58

≤450

6.96

≤570

水、蒸汽等

J61H-250V

250

24.50

≤200

19.60

≤450

8.82

≤570

J61Y-250V

24.50

≤200

19.60

≤450

8.82

≤570

J61Y-320V

320

31.36

≤200

水、蒸汽等

24.50

≤450

10.98

≤570

J61Y-320V

31.36

≤200

24.50

≤450

10.98

≤570

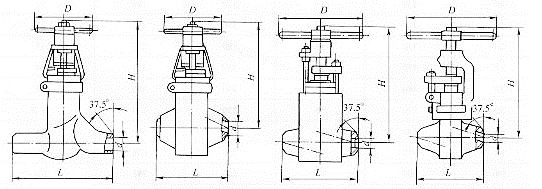

外形及连接尺寸图


外形及连接尺寸表

PN320                                                               (mm)

DN

L

H

d

D

重量Kg

20

150

272

19

180

6.7

25

180

308

22

240

11.2

32

180

308

26

240

11.8

40

250

493

36

320

36.3

50

350

493

42

320

36.3

65

430

1155

60

610

300

80

470

1315

80

900

380

100

600

1475

96

900

440




主要零部件材料表

型号

材  料

阀体阀盖

阀瓣

阀座

阀杆

J61H-200V

铬钼钒钢

铬钼钒钢+堆焊硬质合金

铬钼钒钢+堆焊硬质合金钢

铬钼钒钢

J61Y-200V

铬钼钒钢

铬钼钒钢+堆焊硬质合金

铬钼钒钢+堆焊硬质合金

铬钼钒钢

J61H-250V

J61Y-250V

J61Y-320V

铬钼钒钢

铬钼钒钢+堆焊硬质合金

铬钼钒钢+堆焊硬质合金

铬钼钒钢

J61Y-320V
