壹泵阀 >> 阀门 >> 闸阀 >> 电动闸阀 >> Z940H/Y/W型PN16钢制电动楔式闸阀
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵阀门电机控制柜执行器定位器阀门附件管件机封等产品,全部由“壹泵阀”平台承担质量保证及免费退换货、损失(产品采购价格的全价)先赔付责任(不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任)。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同,方便赔付时作为证据证明使用。

  • Z940H/Y/W型PN16钢制电动楔式闸阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: Z940H、Z940Y、Z940W

类别: 闸阀

结构: 电动闸阀、法兰闸阀、楔式闸阀、弹性座封闸阀

壳体: 碳素钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)、铬镍钛不锈钢、铬镍钼钛不锈钢(0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))、铬钼钢(12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5))

密封: 堆焊铁基合金2Cr13、堆焊硬质合金(D802、STELLITE 6/STL 6)、本体材料、硬质合金(D802、STELLITE 6/STL 6)

压力: 1.6 MPa ~6.3 MPa、4.0MPa~6.3 MPa

温度: ≤550℃

作用: 更新中…

标准: 国标

产品特点 更新中…

适用介质水、蒸汽、油品、弱腐蚀性介质、腐蚀性介质


               产品图

型号说明

Z 9 4 0 H-16 C

Z ---------------------- 闸阀

9 ----------------------- 阀的传动方式(如:电动)

4 ---------------------- 阀的连接方式(如:法兰)

0 ---------------------- 阀的结构(如:弹性闸阀)

H ---------------------- 阀的密封材质(如:Cr13系不锈钢)

16 --------------------- 阀的公称压力(如:1.6MPa)

C ---------------------- 阀的材质(如:铬镍钛钢)


主要性能

型号

PN

工作压力/Mpa

适用温度/℃

适用介质

Z940H-16C~63

16~63

1.6~6.3

≤425

水、蒸汽、油品

Z940Y-16C~63

Z940Y-16P~63P

≤150

弱腐蚀性介质

Z940W-16P~63P

Z940Y-16R~63R

腐蚀性介质

Z940W-16R~63R

Z940Y-40I~63I

40~63

4~6.3

≤550

水、蒸汽、油品

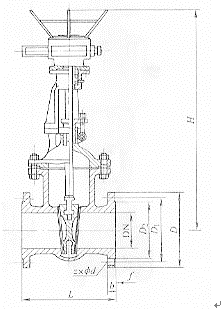

外形及连接尺寸图


外形及连接尺寸表

 PN16                                                                  (mm)

DN

L

D

D1

D2

b

f

z×φd

H

重量/kg

50

250

160

125

100

16

3

4×φ18

653

59

65

265

180

145

120

18

3

4×φ18

665

62

80

280

195

160

135

20

3

8×φ18

725

74

100

300

215

180

155

20

3

8×φ18

787

92

125

325

245

210

185

22

3

8×φ18

902

452

150

350

280

240

210

24

3

8×φ23

955

161

200

400

335

295

265

26

3

12×φ23

1105

219

250

450

405

355

320

30

3

12×φ25

1343

376

300

500

460

410

375

30

4

12×φ25

1516

484

350

550

520

470

435

34

4

16×φ25

1678

695

400

600

580

525

485

36

4

16×φ30

1849

977

450

650

640

585

545

40

4

20×φ30

1937

1033

500

700

705

650

608

44

4

20×φ34

2234

1087

600

800

840

770

718

48

5

20×φ41

2432

1357

700

900

910

840

788

50

5

24×φ41

2489

1481

800

1000

1020

950

898

52

5

24×φ41

2643

1845


主要零部件材料表

型号

材料

阀体、阀盖、闸板

闸杆

密封面

填料

Z940H-16C~63

碳素钢

铬不锈钢

堆焊铁基合金

石棉石墨或柔性石墨

Z940Y-16C~63

堆焊硬质合金

Z940Y-16P~63P

铬镍钛不锈钢

铬镍钛不锈钢

堆焊硬质合金

聚四氟乙烯

Z940W-16P~63P

本体材料

Z940Y-16R~63R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

堆焊硬质合金

Z940W-16R~63R

本体材料

Z940Y-40I~63I

铬钼钢

铬钼铝钢

硬质合金

柔性石墨
