Z6S41H/Y/F型PN40~63气动带手动楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z6S41H、Z6S41Y、Z6S41F

类别：闸阀

结构：气动闸阀、法兰闸阀、明杆闸阀、楔式闸阀

壳体：碳素钢

密封：更新中…

压力： 1.6 MPa、2.5 MPa、4 MPa、6.3MPa

温度： ≤350℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品、无腐蚀性介质


产品图

型号说明

Z 6 S 4 1 H-16 C

Z ---------------------- 闸阀

6 ----------------------- 阀的传动方式（气动）

S ----------------------- 厂标

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/Mpa	适用介质	适用温度/℃
型号	PN	工作压力/Mpa	适用介质	适用温度/℃
Z6S41H-16C	16	1.6	水、蒸汽、油品等无腐蚀性介质	≤350
Z6S41H-25	25	2.5
Z6S41H-40	40	4
Z6S41H-63	63	6.3
Z6S41Y-16C	16	1.6
Z6S41Y-25	25	2.5
Z6S41F-16C	16	1.6		≤150
Z6S41F-25	25	2.5		≤150

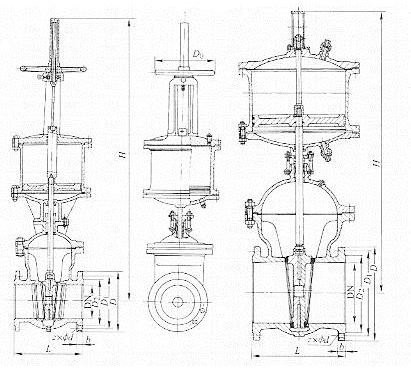

外形及连接尺寸图

外形及连接尺寸表

PN40 (mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/kg
80	280	195	160	135	22	8×φ18	970	320	90
100	300	230	190	160	24	8×φ18	1085	400	150

PN63 (mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/kg
50	250	160	125	100	20	4×φ18	760	320	65
80	280	195	160	135	22	8×φ18	970	320	90

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	阀座、闸板、密封面	阀杆	填料	气缸
Z6S41H-16C	碳素钢	堆焊铁基合金	铬不锈钢	石棉石墨/柔性石墨	无缝钢管
Z6S41H-25
Z6S41H-40
Z6S41H-63
Z6S41Y-16C		堆焊硬质合金
Z6S41Y-25
Z6S41F-16C		阀瓣堆焊铁基合金阀座镶嵌聚四氟乙烯
Z6S41F-25
