BSZ441T-16Q、BSZ445T-16Q型正齿轮传动明/暗杆楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： BSZ441T-16Q、BSZ445T-16Q

类别：闸阀

结构：正齿轮闸阀、法兰闸阀、楔式闸阀、明杆闸阀、暗杆闸阀

壳体：球墨铸铁（QT400-18、QT400-15、QT450-10、QT500-7）

密封：铜合金

压力： 1.6MPa

温度： ≤10℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水


产品图

型号说明

BS Z 4 4 1 T-16 Q

BS ---------------------- 厂标

Z ---------------------- 闸阀

4 ----------------------- 阀的传动方式（如：正齿轮）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

T ---------------------- 阀的密封材质（如：铜合金）

16 --------------------- 阀的公称压力（如：1.6MPa）

Q ---------------------- 阀的材质（如：球墨铸铁）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

BSZ441T-16Q	16	1.6	≤100	水
BSZ445T-16Q	16	1.6	≤100	水

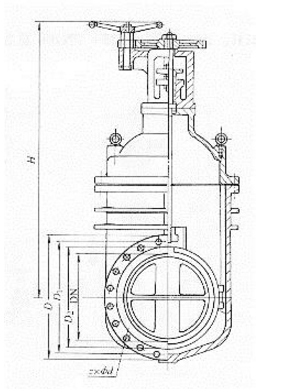

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L	D	D1	D2	z×φd
350	381	520	470	438	16×φ28
400	406	580	525	490	16×φ31
450	432	640	585	550	20×φ31
500	457	715	650	610	20×φ34
600	508	840	770	725	20×φ37
700	610	910	840	795	24×φ37
800	660	1020	950	905	24×φ40
900	711	1125	1050	1000	28×φ40
1000	811	1255	1170	1115	28×φ43

主要零部件材料表

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
BSZ441T-16Q	球墨铸铁	铬不锈钢	铜合金	柔性石墨
BSZ445T-16Q	球墨铸铁	铬不锈钢	铜合金	O形圈

BSZ441T-16Q、BSZ445T-16Q型正齿轮传动明/暗杆楔式闸阀CAD图纸下载
