Z45F4/F46-16型衬氟闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z45F4-16、Z45F46-1

类别：闸阀

结构：法兰闸阀、楔式闸阀、暗杆闸阀

壳体：铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）衬氟塑料VITON

密封：更新中…

压力： 1.6MPa

温度： -29℃~200℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：强酸、强碱等腐蚀性介质

型号说明

Z 4 5 F4-16 C

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

5 ---------------------- 阀的结构（如：楔式暗杆闸阀）

F4 --------------------- 阀的密封材质（如：聚四氟己烯）

16 --------------------- 阀的公称压力（如：1.6MPa）

Q ---------------------- 阀的材质（如：球墨铸铁）

外观与结构图


产品图

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

Z45F4-16	16	1.6	-29~200	强酸、强碱等腐蚀性介质
Z45F46-16			-29~160

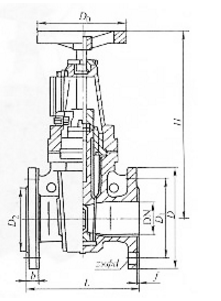

外形尺寸图

外形尺寸表 (mm)

DN	L	D	D1	D2	z×φd	f	b	D0	H	重量/kg
25	127	115	85	65	4×φ14	2	16	140	-	9
32	140	135	100	78	4×φ18	3	16	140	-	10.5
40	165	145	110	95	4×φ18	3	17	160	-	12
50	178	160	125	100	4×φ18	3	18	160	295	15.5
65	190	180	145	120	4×φ18	3	20	200	335	19
80	203	195	160	135	8×φ18	3	22	240	402	29
100	229	215	180	155	8×φ18	3	24	240	455	38
125	254	245	210	185	8×φ18	3	26	280	605	61
150	267	280	240	210	8×φ23	3	28	320	690	82
200	292	335	295	265	12×φ23	3	30	360	727	115
250	330	405	355	320	12×φ25	4	30	400	970	165
300	356	460	410	375	12×φ25	4	30	400	1135	220

主要零部件材料表

型号	材料
	阀体、	阀盖	闸板	阀杆	填料
Z45F4-16	铸钢衬氟塑料	铸钢	铸钢衬氟塑料	2Cr13	聚四氟乙烯
Z45F46-16

Z45F4/F46-16型衬氟闸阀CAD图纸下载
