D41W—0.1C型轻型通风蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： D41W—0.1C

类别：蝶阀

结构：法兰蝶阀、密封型中心垂直板蝶阀

壳体： Q235普通碳素钢

密封：更新中…

压力： 0.01MPa

温度： ≤250℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质含尘烟气、空气等


型号说明

D 4 1 W—0.1 C

D -------------------- 蝶阀

4 -------------------- 阀的连接方式（如：法兰）

1 -------------------- 阀的结构（如：密封型中心垂直板蝶阀）

W -------------------- 阀的密封材质（如：阀体直接加工）

0.1------------------- 阀的公称压力（如：0.01MPa）

C -------------------- 阀的材质（如：碳钢）

主要性能规范

型号

工作压力

适用温度

/℃

适用介质

/MPa

D41W—0.1C

0.1

0.01

≤250

含尘烟气、空气等

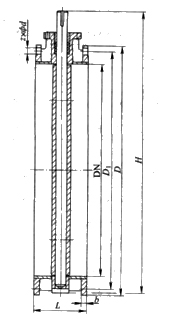

外形及连接尺寸图

外形及连接尺寸表

D41W—0.1C (mm)

DN	L	D	D1	b	z×Φd	重量/kg
120	270	194	162	6	4×Φ10	10
140	270	214	182	6	4×Φ10	12
160	270	234	202	6	4×Φ10	14
180	270	254	222	6	4×Φ10	16
200	270	274	242	6	4×Φ10	18
220	270	294	262	6	6×Φ10	20
250	270	324	292	6	6×Φ10	23
280	270	354	322	6	8×Φ10	26
320	300	402	367	6	8×Φ10	29
360	300	442	407	6	8×Φ10	33
400	300	482	447	6	12×Φ10	40
450	300	532	497	6	12×Φ10	49
500	300	582	547	6	12×Φ10	58
560	300	642	677	6	12×Φ10	60
630	300	712	677	6	16×Φ10	75
700	300	782	747	6	16×Φ10	93

主要零部件材料

型号	材料
型号	阀体	蝶板	阀杆	填料
D41W—0.1C	Q235	Q235	2Cr13	柔性石墨

D41W—0.1C型轻型通风蝶阀CAD图纸下载
