DF41W—0.1C 型轻型通风蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DF41W—0.1C

类别：蝶阀

结构：法兰蝶阀、密封型中心垂直板蝶阀

壳体： Q235普通碳素钢

密封：更新中…

压力： 0.01MPa

温度： ≤250℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质含尘烟气、空气等

DF41W—0.1C 型轻型通风蝶阀.jpg

型号说明

D 4 1 W—0.1 C

D -------------------- 蝶阀

4 -------------------- 阀的连接方式（如：法兰）

1 -------------------- 阀的结构（如：密封型中心垂直板蝶阀）

W -------------------- 阀的密封材质（如：阀体直接加工）

0.1------------------- 阀的公称压力（如：0.01MPa）

C -------------------- 阀的材质（如：碳钢）

主要性能规范

型号

工作压力

适用温度

/℃

适用介质

/MPa

DF41W—0.1C

0.1

0.01

≤250

含尘烟气、空气等

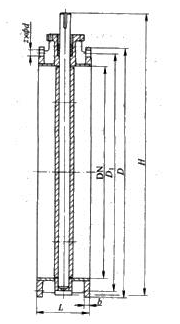

外形及连接尺寸图

外形及连接尺寸表

DF41W—0.1C (mm)

DN	L	D	D₁	b	z×Φd	重量/kg
100	50	190	150	4	6×Φ12	4
150	5(T	240	200	4	6×Φ12	7
200	50	290	250	4	6×Φ12	9
250	50	340	300	4	6×Φ12	12
300	50	395	350	5	12×Φ14	14
350	70	445	400	5	12×Φ14	16
400	70	495	450	5	12×Φ14	19
450	70	545	500	6	12×Φ14	22
500	70	610	565	6	12 ×Φ14	26
600	100	720	668	8	16×Φ18	49
700	100	820	760	8	16×Φ18	58
800	120	920	870	10	20×Φ18	76
900	120	1020	970	10	20×Φ18	87
1000	150	1120	1070	12	20×Φ18	143
1200	150	1320	1270	14	26×Φ22	180
1400	150	1520	1470	14	26×Φ22	220
1600	200	1720	1670	16	26×Φ22	250
1800	200	1920	1870	16	26×Φ22	420
2000	200	2140	2080	18	26×Φ22	500
2200	250	2340	2280	18	26×Φ22	580
2400	250	2540	2480	20	26×Φ22	650

主要零部件材料

型号	材料
型号	阀体	蝶板	阀杆	填料
DF41W—0.1C	Q235	Q235	2Cr13	柔性石墨

DF41W—0.1C 型轻型通风蝶阀CAD图纸下载
