D41W—0.5C型填料式蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： D41W—0. 5C

类别：蝶阀

结构：法兰蝶阀、密封型中心垂直板蝶阀

壳体： Q235A普通碳素钢

密封：更新中…

压力： 0.5MPa

温度： ≤150℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质空气


型号说明

D 4 1 W—0.5 C

D -------------------- 蝶阀

4 -------------------- 阀的连接方式（如：法兰）

1 -------------------- 阀的结构（如：密封型中心垂直板蝶阀）

W -------------------- 阀的密封材质（如：阀体直接加工）

0.5------------------- 阀的公称压力（如：0.05MPa）

C -------------------- 阀的材质（如：碳钢）

主要性能

型号

工作压力

/MPa

适用介质

适用温度

/℃

D41W—0.5C

0.5

0.05

空气

≤150

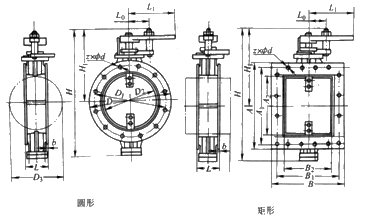

外形及连接尺寸图

外形及连接尺寸表

D41W-0.5C (圆形法兰结构） (mm)

DN	L	D	D₁	D₂	D₃	b	z×Φd	H	Η₁	L₀	L₁	重量/kg
100	140	160	130	91	88	4	4×Φ9	253	149	56	180	6
140	140	200	170	134	128	4	8×Φ9	293	169	56	180	7
560	190	634	605	554	548	5	20×Φ9	760	406	56	180	26
630	210	704	675	624	618	5	20×Φ11	830	441	56	180	35
700	210	782	750	694	688	5	24×Φ11	926	485	85	300	39
800	210	882	850	798	788	5	24×Φ11	1036	535	85	300	51
1000	290	1083	1050	994	985	5	28×Φ11	1266	660	85	300	78
1400	300	1493	1460	1394	1385	5	36×Φ14	1666	860	85	300	123

D41W—0.5C(矩形法兰结构） (mm)

DN	L	Α×Β	Α₁×Β₁	Α₂ ×Β₂	b	z×Φd	H	Η₁	L₀	L₁	重量/kg
160×160	140	212×212	190×190	154× 154	4	8×Φ9	335	195	56	180	9
250×250	140	316×316	285×285	244× 284	4	16×Φ11	415	230	56	180	12
320×320	170	402×402	365×365	314×314	4	16×Φ16	485	265	56	180	17
500×500	190	582× 582	545×545	494× 494	4	24×Φ16	654	352	56	180	28
630×630	210	712×712	675×675	624× 624	4	24×Φ16	530	440	85	180	43
500×250	190	582×332	545×295	494× 244	4	20×Φ16	653	352	56	300	23
500×400	190	582×482	545×445	494× 394	4	20×Φ16	654	352	56	180	27
630×500	210	712×582	675×545	624× 494	4	24×Φ16	292	413	85	180	43
800×500	210	892× 595	855×545	794× 494	4	28×Φ18	1015	530	85	300	50
800×630	210	892×712	855×675	794× 62	4	28×Φ18	1015	530	85	300	51
200×250	140	252× 302	230×280	194× 244	4	8×Φ9	357	200	56	300	13
250×320	140	316×386	285×355	244×314	4	16×Φ11	403	222	56	180	14
320×400	170	402× 482	365×445	314×394	4	16×Φ14	501	271	56	180	20

主要零部件材料表

型号	材料
型号	阀体	蝶板	阀杆	填料
D41W—0.5C	Q235A	Q235A	40Cr	柔性石墨
