  • Q41F型PN16~PN25法兰连接钢制球阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: Q41F

类别: 球阀

结构: 法兰球阀、浮动球阀

壳体: WCB碳钢、CF8镍铬耐酸钢、CF8M镍铬钼钛耐酸钢

密封: PTFE四氟乙烯、增强PTFE四氟乙烯

压力: 1.6 MPa、2.5 MPa、4.0MPa

温度: ≤180℃

作用: 更新中…

标准: 国标

产品特点:更新中…

适用介质:水、气、油、硝酸类、醋酸类


                   产品图

型号说明

Q 4 1 F-16 C

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式(如:法兰)

1 ---------------------- 阀的结构(如:浮动球直通直通)

F ---------------------- 阀的密封材质(如:氟塑料)

16  -------------------- 阀的公称压力(如:1.6MPa)

C ---------------------- 阀的材质(如:碳钢)




主要性能

型号

PN

工作压力MPa

适用温度℃

适用介质



Q41F-16C

16

1.6

≤180

水、气、油


Q41F-25

25

2.5


Q41F-40

40

4.0


Q41F-16P

16

1.6

≤180

硝酸类


Q41F-25P

25

2.5


Q41F-40P

40

4.0


Q41F-16CR

16

1.6

≤180

醋酸类


Q41F-25R

25

2.5


Q41F-40R

40

4.0

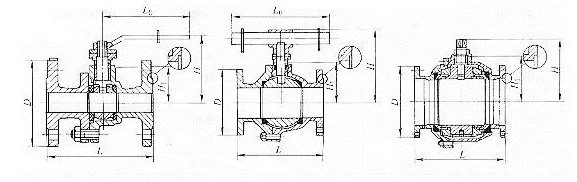

外形及连接尺寸图

PN16-25


外形及连接尺寸表

 PN16                                                             (mm)

DN

L

D

H

H1

L0

重量kg

15

130

95

70

39

130

3

20

130

105

86

43

168

4

25

140

115

95

48

168

5

32

165

135

107

58

220

8

40

165

145

124

62

220

9

50

200

160

136

76

250

10

65

220

180

157

86

300

15

80

250

195

169

100

300

23

100

280

215

211

131

400

40

125

320

245

266

148

600

75

150

360

280

297

173

762

95

200

457

335

371

219

-

160

250

533

405

346

260

-

293

300

610

460

425

305

-

449

 PN25                                                            (mm)

DN

L

D

H

H1

L0

重量kg

15

140

95

70

39

130

3.5

20

152

105

86

43

168

4.5

25

165

115

95

48

168

6

32

178

135

107

58

220

9

40

190

145

124

62

220

11

50

216

160

136

76

250

14

65

241

180

157

86

300

23

80

283

195

169

100

300

30

100

305

230

250

134

762

53

125

381

270

271

148

762

95

150

403

300

310

173

-

130

200

419

360

388

223

-

202

250

568

425

448

283

-

330

300

648

485

486

321

-

570


主要零部件材料表

型号

材料

阀体

阀杆

密封面

填料

Q41F-16C

WCB

2Cr13

PTFE、增强PTFE

PTFE

Q41F-25

Q41F-40

Q41F-16P

CF8

304

Q41F-25P

Q41F-40P

Q41F-16CR

CF8M

316

Q41F-25R

Q41F-40R
