Q41F型PN50两片式防火浮动球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q41F

类别：球阀

结构：法兰球阀、浮动球阀

壳体：碳素钢铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍系不锈钢（0Cr18Ni9(AISI 304)、ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)、00Cr18Ni10(AISI 304L / ASTM A276-304L)）、铬镍钼系不锈钢

密封：柔性石墨垫圈/316+柔性石墨垫圈

压力： 1.6MPa、5.0MPa

温度： ≤180℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、油品、弱腐蚀性介质


产品图

型号说明

Q 4 1 F-16 C

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：浮动球直通直通）

F ---------------------- 阀的密封材质（如：氟塑料）

16 -------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质	材料
					阀体阀盖	球体阀杆	密封圈	填料
Q41F-16C	16	1.6	≤180	水、蒸汽、油品	碳素钢铸钢	铬/铬镍/铬镍系不锈钢	柔性石墨垫圈/316+柔性石墨垫圈	聚四氟乙烯
Q41F-50C	50	5.0
Q41F-16P	16	1.6		弱腐蚀性介质	铬镍系不锈钢	铬镍系不锈钢
Q41F-50P	50	5.0
Q41F-16R	16	1.6			铬镍钼系不锈钢	铬镍钼系不锈钢
Q41F-50R	50	5.0

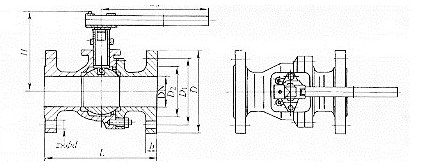

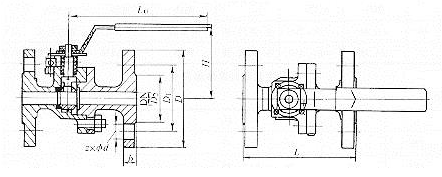

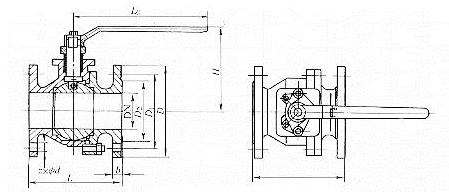

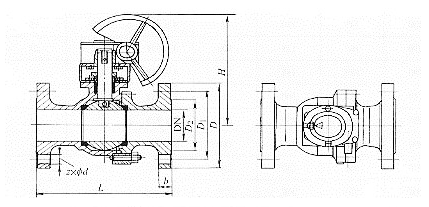

外形及连接尺寸图

PN16

外形及连接尺寸表（mm）

DN	L	D	D1	D2	b	z×Φd	Lo/W	H	重量kg
15	108	89	60.5	35	11.2	4×Φ15	140	71	2.3
20	117.4	99	70	43	12.7	4×Φ15	140	79	3.0
25	127	108	79.5	51	14.3	4×Φ15	180	94	4.5
40	165	127	98.5	7	17.6	4×Φ15	265	133	7.0
50	178	152	120.5	92	15.9	4×Φ19	265	149	9.5
65	190	178	139.5	105	17.6	4×Φ19	285	164	15
80	203.2	190	152.5	127	19.1	4×Φ19	300	182	19
100	229	229	190.5	157	23.9	8×Φ19	400	215	33
125	356	254	216	186	23.9	8×Φ22	400	235	58
150	293.7	279	241	216	25.4	8×Φ22	995	352	78
200	457	343	298.5	270	28.5	8×Φ22	995	392	130
150	393.7	279	241.5	216	25.4	8×Φ22	Φ400	530	93
200	457	343	298.5	270	28.4	8×Φ22	Φ500	626	160
250	533	406	362	324	30.3	12×Φ25	Φ500	667	200
300	610	483	432	381	31.8	12×Φ25	Φ600	758	346

主要零部件材料表

型号	材料
	阀体阀盖	球体阀杆	密封圈	填料
Q41F-16C	碳素钢铸钢	铬/铬镍/铬镍系不锈钢	柔性石墨垫圈/316+柔性石墨垫圈	聚四氟乙烯
Q41F-50C
Q41F-16P	铬镍系不锈钢	铬镍系不锈钢
Q41F-50P
Q41F-16R	铬镍钼系不锈钢	铬镍钼系不锈钢
Q41F-50R

Q41F型PN50两片式防火浮动球阀CAD图纸下载
