Je2_4某三相交流电动机欲重绕，但其铭牌数据已 不清楚，己知电枢绕组原采用单层绕组，其槽数Z = 36,拆卸 时测得绕组节距y = 7,试求原电动机极数是多少？

解：由于:= g

则= f，取整偶数

因 ^ = _ = 5.14 y 7

故 2p=4

答：原电动机极数为4。

LaSElOOl在同一个坐标上画出互差120°的三相正弦电 流波形图。

答：在同一个坐标上互差120•的三相正弦电势波形如图 E-1所示。

La5E2002试标出图E-2所示电路在开关S闭合瞬间， 铁心中磁通中与线圈中感应电动势〃的方向。

答：开关S闭合瞬间，铁心中破通0与线圈中感应电动 势e的方向如图E-3所示。

Lb5E1003根据图E-4所示立体图，补全三视图。

答：三视图如图E-5所示。

Lb5E1004根据图E-6所示立体图，补全三视图。

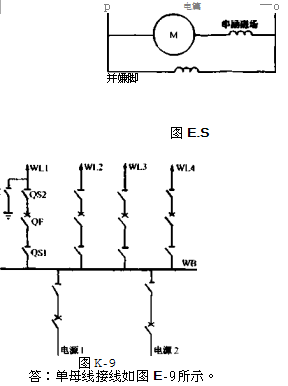

UJ5E2005画出复励式直流发电机电路接线示意图。 答：复励式直流发电机电路接线如图E-8所示

LbSE3006试绘出单母线接线图e

IJb4E1007根据图E-10所示立体图补全三视囝„

答：三视图如图K-11所示。

IA4E2008根据图E.12所示立体图，补全二视图,，

答：三视图如图E-13所示。

Lb4E2009已知：螺栓公称长度L = 40mm,螺纹丧度 L0 = 25mm,螺纹为普通细牙螺纹，螺纹大径（公称直径）为

12_,螺距为1,5_,右旋螺纹端部倒角为1 x 45° (即 C1):请绘出螺栓图并标注。

LME2011试绘出单母线分段接线图。

答：单母线分段接线如图E46所示。

Lb4E2012试绘出双母线接线图

LME3013试指出图E-18中表面粗糙度标注的错误，并在右图作正确标注。

答：图中表面粗糖度正确标注如图E-19所示。

LME3016根据图E-24所示装配图所标注的配合尺寸，在零件图上注出其基本尺寸和极限偏差数值。

答：基本尺寸和极限偏差数值如图E-25所示。
