Lb3E3017 —台未装设换向极的直流电动机，欲通过移 动电刷来改善其换向性能，减小或消除电刷下的火花，请在图 E-26中标示出物理中性线W- W'，以及电刷移动到的大致位

置 B-B'。

答：物理中性线W-W'以及电刷移动到的大致位置为B -B'，如图E-27所示。

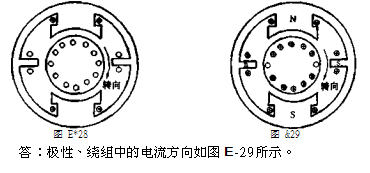

Lb3E3018如图E-2S所示是一台直流发电机，请在图中 正确标示出未知极的极性以及未知绕组中的电流方向

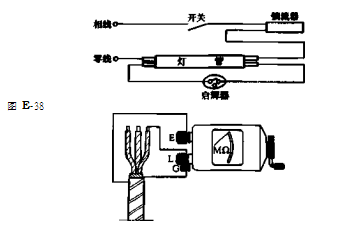

Jd5E1024画出日光灯线路原理接线图。 答：日光灯一般形式接线如图E-38所示。

Jd5E2025试绘出测量电缆绝缘电阻的接线图。

答：测置电缆绝缘电阻的接线如图E-39所示。

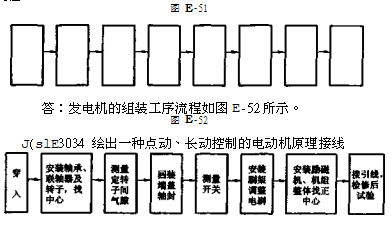

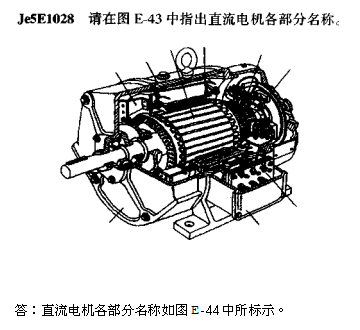

Je4E3033 在图E-51所示方框图中填写出发电机的组装工序流程。

图。

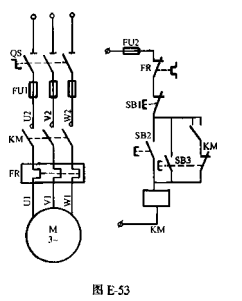

答：点动、长动控制的电动机原理接线图如图E-53所示。

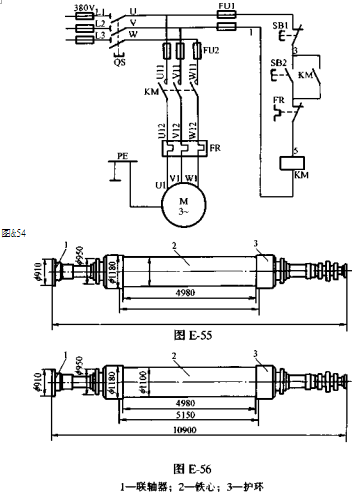

Je4B4035 试绘出接触器直接控制三相异步电动机原理接线图。

答：接触器直接控制三相异步电动机原理接线如图E-54 所示。

JC3E2036 QFSN-300-2型汽轮发电机转子外形如图E-55所示，全长10900mm，外径为1100mm,转子轴正向中间 5150_长的部分是本体，两头其他部分为转轴，请在图中标 注，将未标注出的尺寸补齐，并指出各部件名称。

答：尺寸标注及部件名称如图E-56所示。

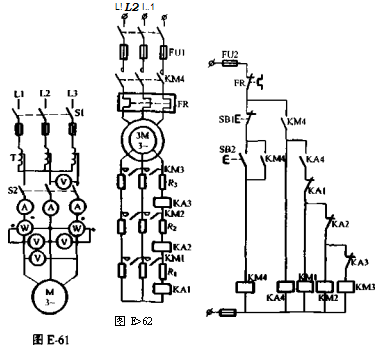

JC3ES041试绘出绕线式异步电动机转子绕组串电阻起 动控制线路原理图。

答：绕线式异步电动机转子绕组串电阻起动控制线路原理 图如图E-62所示。

Je2E2042 试标注出图E-63东方QFSN-300-20型发电机 各部件名称。

答：东方QFSN-300-20型发电机外形图中各部件名称分 别是：①端盖；②端罩；③冷却器罩；④机座；⑤弹性定位 筋；⑥定子铁心；⑦转子；⑧冷却器；⑨定子引线；⑩定子绕 组；⑪油密封；⑫轴承；⑬刷架；⑭隔音罩；⑮出线罩；⑯出 线套管。

Je2E3043试绘出用电压降法确定异步电动机定子绕组 接地点的试验接线图0

答：电压降法确定异步电动机定子绕组接地点的试验接线 如图E-64所示〇

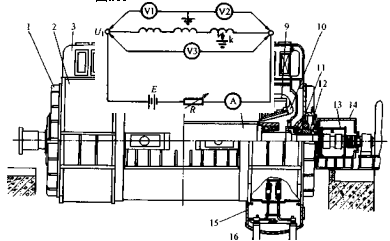

图 E~64

Je2E4044 当转子绕组发生不稳定接地故障时，为査找 故障点，应首先将其转变成为稳定故障，请画出交流烧穿法的 接线图。

答：交流烧穿法的接线图如图E-65所示。

Je2E4045 绘出用开口变压器法确定异步电动机定子绕 组接地点的试验接线图，并简述其工作原理。

答：故障相确定之后，在故障相首端与定子铁心间加一 (36V)交流低电压f电流将经由故障相绕组首端、末端接地

部分绕组、故障点、定子铁心 所构成的闭合回路，而故障点 以后的绕组中将无电流流过。 可用如图E-66所示开口变压器 的绕组两端串接一只微安表, 用开口变压器跨接在槽的上面， 并沿轴向移动t并逐槽测试。 当全槽均有感应电动势产生， 微安表的指示时，表明接地点 不在该槽内；当开口变压器的 在某槽移动，且在D点微安表 指示消失（或明显减少）时， 则表明D点就是接地点。
