电机修理技师手册异步发电机故障的修理
一、异步发电机的应用及特点
异步发电机是由普通三相异步电动机加装电容器并由原动机驱动 组成的。
由于异步发电机结构简单、造价低、维护方便，被广泛应用于农 村小发电站中，供农用、建筑施工等用电。
异歩发电机特点：
(1)U无励磁机，励磁装置采用电容器组进行励磁。
(2)抗超速能力强，并可承受不平衡负载。
(3)结构简单、运行可靠、维护方便。
4)抗短路能力强。
5)并网程序简单f造价低，便于推广。
二、异步发电机的工作原理

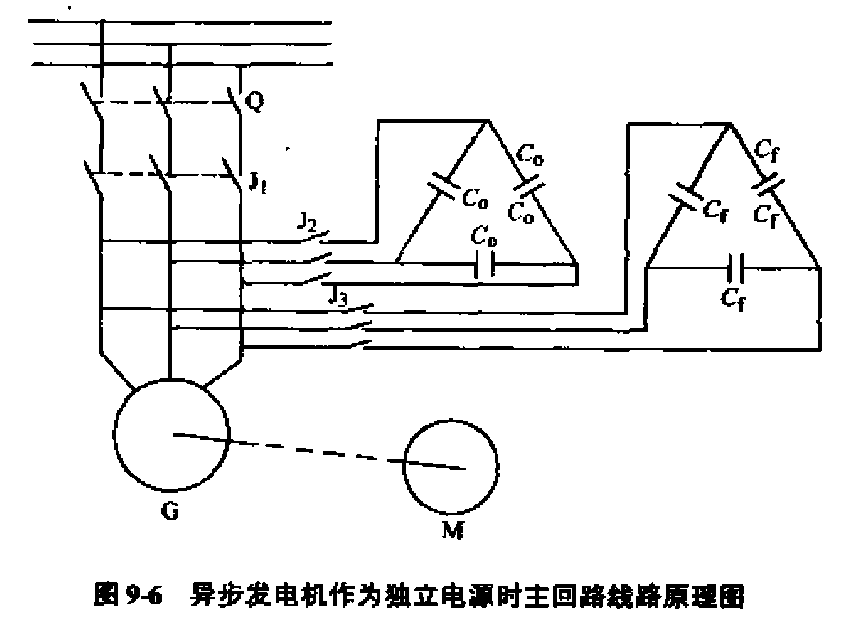

图9,6所示为异步发电机作为独立电源时主回路线路原理图。
异步电动机转子有剩磁存在，原动机M拖动异步电动机转动，剩磁切割转子绕组便感应出感应电动势&f此&作用在电容器&上产生超前抑的电容电流此电流产生的磁通与剩磁同相，
相量图如图9-7所示。
电容电流所产生的磁通与剩磁通相加后，使转子绕组感应的电动势增大，增大的电动势又使电容电流增加，如此反复循环增大直至电动机的空载曲线与容抗直线相交为止，如图9-8所示，最终稳定电压值取决于电容器的数值和原动机的转速。图9-7及少3三v异步发电机和电容器的接法.
五、电容器选用的要求
2. 发电机电压为380V，电容器为△联结时，应选用540V以上 的交流电容器，或者选用大于工作电压3倍以上的直流纸质电容器或 金屑膜电容器。
3. 发电机电压为220V，或电容器为丫联结时，应选用220V曰 光灯电容器，或650V以上纸质直流电容器。
3>电容器不许长时间过电乐，为此要装过电压保护继电器。
(1) 电容器最好采用△联结，因其容量仅为丫联结的1/3。
(2) 直流电解电容器不要选用。
对于感性负载不宜提高原动机转速来提高发电机电压，只能 采用增加电容量办法稳定电压
表>8异步发电机常见故陣、原因及修理方法 | ||||
故陳现象 | 产生原因 | 修理方法 | ||
1.电容器有故障（断路、 短路、接地、击穿、漏电、 膺蚀等） | 更換新电容器 | |||
发电机 | 21剩磁过小或失磁 | 2,用蓄电池（3〜6V)或干 | ||
不发电 | 电池进行充电2 - 3min | |||
3.发电机转速低于同步转 | 3.调整原动机转速，使发电 | |||
速 | 机转速高于同步转速 | |||
4.笼型转子严重断条 | 4.检修转子或换新转子 | |||
L原动机功率小 | 1. i换合S的原动机 | |||
输出功率 | 2.电容器的电容量不足 | 2.增加电容量 | ||
不足 | 3.拖动传动带轮有打滑现 | 3.检修传动带轮，消除打滑 | ||
象 | 现象 | |||
故障现象 | 产生原因 | 修理方法 | ||
1.过载 | 1.调整负载 | |||
发电机温 | 2.定子绕组接地或短路 3-定、转子相互摩擦 | 2. 査出故障点进行修复 3. 检査轴承，定转子装配、 | ||
升过商 | 轴弯曲以及铁心松动等情况并 | |||
或胃烟 | 4.通风道不畅 | 加以修复 4.清除风道污垢、杂物，使 风道扬通 | ||
因异步发电机是用异步电动机组成，所以有许多故障可査异步电 动机的故障处理方法来解决
