电机修理技师手册汽车、拖拉机用发电机故障的修理
一、 用途及结构特点
JF系列及其换代产品JF2系列的小型交流发电机供拖拉机、汽 车、柴油机及其他动力机械的各种电器电源和充电之用。
JF系列交流发电机是一种自励式交流发电机，而：IF2系列为整体 式交流发电机，采用集成电路调节器，并安装在发电机内形成一个整 体。在结构上，定子为分布楢铁心，嵌有分布式软绕组，转子为爪极 式结构，套有集中式磁极线圈。
该系列发电机电压为14V及28V,转速为3500〜SOOO^miti,功率 等级为200〜1000W,额定工作频率为350Hze
二、 汽车、拖拉机用发电机的工作原理

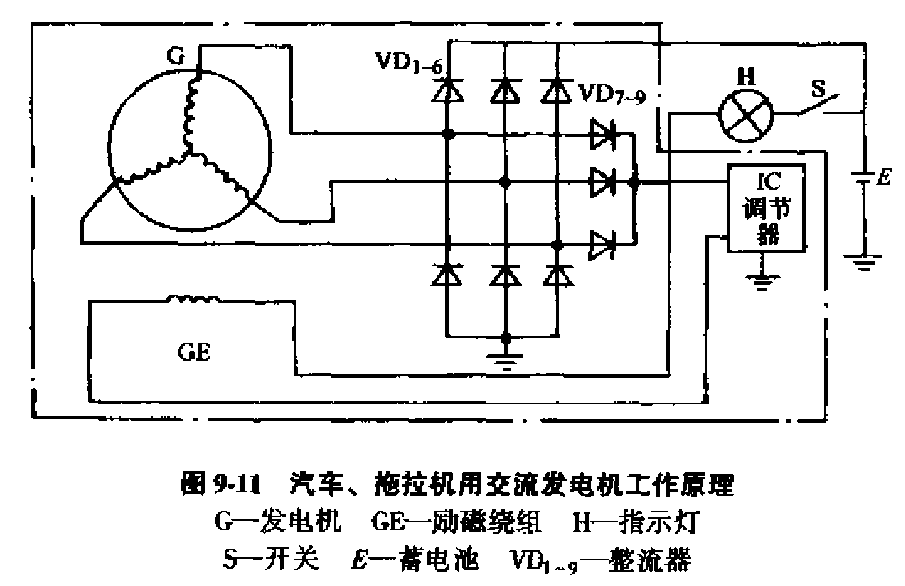

图941是JFZ系列汽车、拖拉机用交流发电机接线原理图。当开 关S闭合，起动发动机，转速开始逐渐升髙时，发电机端电压低丁 蓄电池电压，充电指示灯亮，此时发电机是由蓄电池进行励磁。 随着发动机转速继续升髙，则发电机端电压也继续升髙，当发电机端 电压比蓄电池电压高时，则充电指示灯灭，此时说明发电机处于 正常工作状态，可供负载使用和对蓄电池充电。
三、 交流发电机常见故障的修理
表9-9汽车拖拉机柴油机用交流发电机常见故陣及修理 | |||||||
故痒现象 | 故障类别 | 故痒原因 | 修理措施 | ||||
1.接线开路或接触不 | 1.检测后接好线，使 | ||||||
接线 有故障 | 2.接线处短路 | 2.检査出短接处，包 | |||||
发 电 | 3.接线错误 | 3.査出接错处t纠正 | |||||
L定转子绕组断路 | 1.检侧出断路处焊牢 | ||||||
机 兀 全 不 充 电 | 2.定转子绕组短路或 | 2.检测出短路线胭， | |||||
发电机 | 3.爪极松动 | 3.紧固爪极 | |||||
故庠 | 4.硅元件损坏 | 4.更换合格的硅整流 | |||||
5.接线处开路或绝缘 | 5.査出开路处重新接 | ||||||
6-电刷脫落，损坏或 接触不良 | 6.更换牌号规格相同 | ||||||
388 | 第九章发电机故障的修理 | ||||||
(续） | |||||||
故庳现象 | 故障类别 | 故障原因 | 修理措施 | ||||
发 | 1.调节器调整电压整 | J-修理或调换合格的 | |||||
/人 电 | 定过低 | ||||||
机 | 2.线路接错 | 2.杳出接错处，更止 | |||||
完 | 调#器 | 过来 | |||||
全 | 故障 | ||||||
不 | 3.触头烧损或氣化 | 3.更換新触头旦调整 | |||||
充 | 好 | ||||||
电 | 4.继电器线圈烧坏 | 4.更换同规格新线圈 | |||||
L硅元件有个別断路 | K査出后接好或更换 | ||||||
发电机 | 2. V形传动带松打滑 | 2.调整传动带紧度适 | |||||
故庳 | 转速低 | 中 | |||||
3.弹簧压力不足，电 | 3.更换弹霣且使电刷 | ||||||
充 | 刷接敕不良 | 孩触良好 | |||||
电 | 1.电液太少或浓度不 | 1.增加浓度合适的电 | |||||
小 | 蓄电池 | 对 | 液 | ||||
足 | 放瘅 | ||||||
2.电池陈旧或损坏 | 2.更换新的电池 | ||||||
掘节器 | 1.电压调整太低 | 修理调整或更换 | |||||
P1 UPT 故障 | L触头烧坏 | 2.更换新触头且调整 | |||||
好 | |||||||
L V带松 | 1.调节皮带使松紧度 | ||||||
适中 | |||||||
厶电刷接触不良弹簧 | 2.更换弹簧，研磨电 | ||||||
充 | 发电机 | 拓力小 | _面 | ||||
电 | 故瘅 | 3.接线柱松动接触不 | 3.拧紧接线柱，使接 | ||||
电 | 良 | 线牢® | |||||
流 | 1定、转子绕组有短 | 4.检測出故唪处，一 | |||||
不 稳 | 路断路 | 一修复 | |||||
定 | h触头脏积污多 | 1.淸除污垢 | |||||
调节器 | 2.电压调整不当 | 2了 ffr新调整，调不了 | |||||
故障 | 应更换 | ||||||
3.接线处是断非断 | 3.杳出f；■楼复 | ||||||
故障现象 | 故障类别 | 故障原因 | 修理措施 | ||||
发 电 | L安装不稳当或轴承 损坏 | ].重新更换轴承后， 安装合格 | |||||
机 声 | 主要发电 | 2.定于线豳有局部短 路故障 | 2.检査出后修复或更 换短路线圈 | ||||
音 不 | 机有故瘅 | 3.硅整流元件短路 | 3.检测后更换新的硅 元件 | ||||
正 常 | 4.转动部分与固定部 分相互庠擦 | 4.检査后调整修复使 二者不相互摩擦 | |||||
蓄电他 故唪 | 蓄电池内部有短路 | 检査确认后t应更换 新蓄电池 | |||||
充 | 1.电甩调整过髙 | 1+调整电压至规定值 | |||||
电 过 | 调节器有 | 2,调节器搭铁不良 | 2.重新搭接牢便接触 良好 | ||||
多 | 故障 | 3.触头夫灵脏污 | 3.清除脏物及污垢 | ||||
4.电压线圈或电阻接 | 4.査出开断处重新接 | ||||||
线开断 | 好 | ||||||
1.硅整i元件短路 | 1.更换合格的硅元件 | ||||||
发 电 | 发电机 | 2.定、转子相擦 | 2.检査调整装配间隙 使同心度好 | ||||
机 | 故障 | 3.定子线圈严重短路 | 3.更换新线围 | ||||
绕 组 击 穿 或 烧 毁 | 4.电机运转时正极碰 壳或碰负极 | 4,将ft壳处断开 | |||||
调节器 有玫障 | 1.线圈烧坏，触头烧 伤引起失控 X电压线圈或电阻接 线断开 | 2. 更换线圈及触头 3. 査出断开处重新接 好 | |||||
3.调节失控 | 3.重新调整好 | ||||||
