一、外形

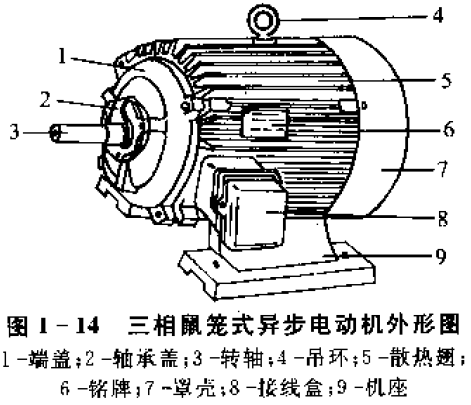

相鼠笼式异步电动机的外形如阁1 - 1 4 所示.

从电动机的外形图上可见到的部件有吊环、铭牌、接线盒、机座、端盖、轴承盖、转轴及机座上的散热翅。吊环一般由钢性的圆钢制成，安装在机座上方，便于吊装电动机。每一台电动机的机座上都安装一块由薄铝板制成的铭牌，如图1 - 15 所示。

铭牌L:较详细地介绍了电动机的特性和一般技术要求，给使用、检查和修理电动机创造了良好的条件。铭牌上标明的参数有：

型号、额定功率、额定电压、额定电流、额定频率、额定转速、接法、工作方式、绝缘等级等。若电动机没有铭牌或铭牌上的内容不清，则不要轻易使用电动机，以免发生事故。

二、主要零部件及结构简图

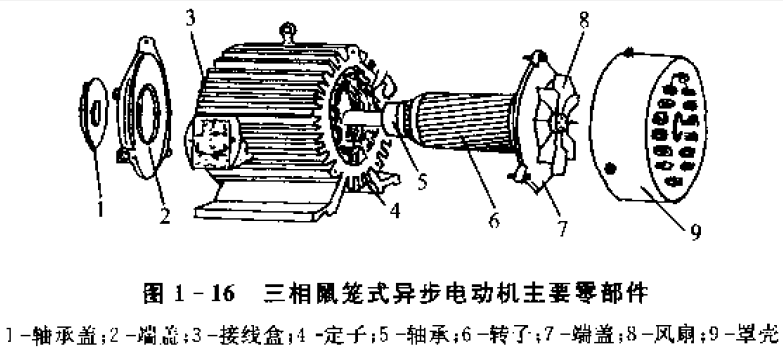

三相鼠笼式异步电动机主要零部件组成如图1 - 16 所示。从图中吋见三相鼠笼式异步电动机主要部分为定子和转子，其他的机械构件有：轴承、轴承盖、端盖、风扇、罩壳、接线盒、吊环等。

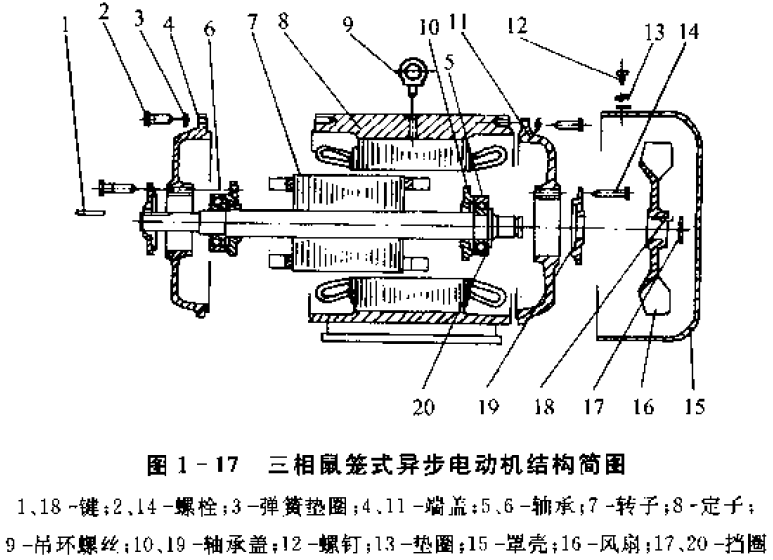

为了更清楚地了解三相鼠笼式异步电动机的各零部件的相互连接方式及相关位置，可参照结构简图，如图1 - 17 所示。该图为一个以吊环处的散热翅为直线向下垂直切开的剖面图。

三、定子的结构

定子由机座、定子铁心和定T绕组组成。

1. 机座

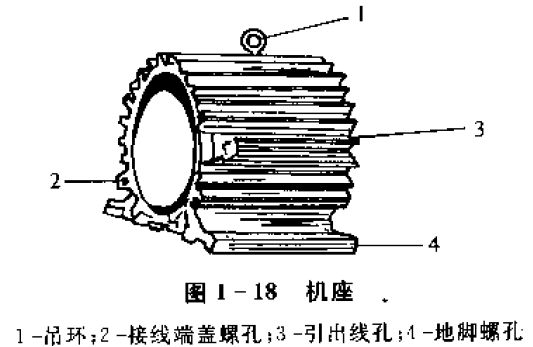

机座是电动机的支架，用于支撑铁心和固定端盖，底座上有螺孔，便于与地基罔定，顶部有螺孔用于安装吊环螺丝，还有放置铭牌的部位及定子绕组的出线孔。机座一般由铸铁浇铸而成，外表商冇散热翅，便于散热。机座的内腔是一个圆柱形空间，用来安装定f 铁心、定子绕组和整个转子，如图1 - 18 所示。

2 . 定子铁心

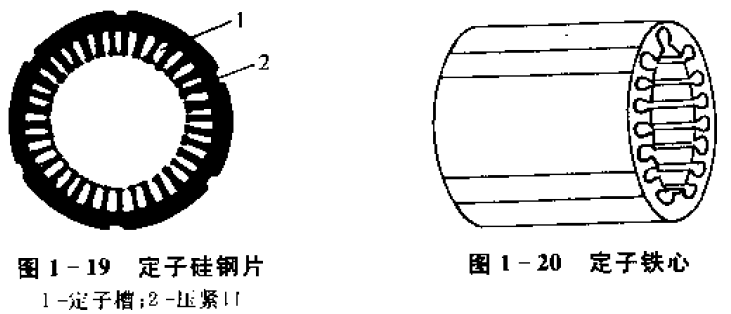

定子铁心是由厚度为0.35-0.5mm 硅钢片冲制成圆环形，上有定子槽和压紧口，如图1 - 1 9 所示。把一定数量的定子硅钢片叠压在一起，并通过压紧口用扣片扣住（ 防止松散）便制成了定子铁心，如图1-2 0 所示。

3. 定子绕组

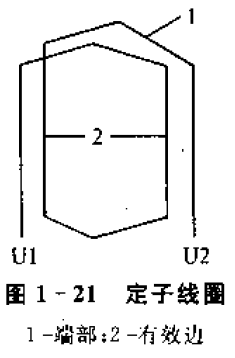

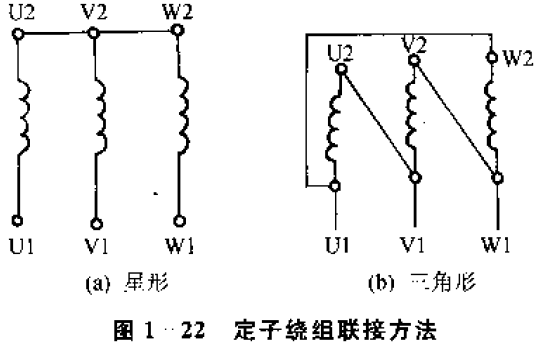

定子绕组由许多线圈连接而成，如图1 - 2 1 所示。每个线圈有2 个有效边，分别放人2 个定子槽内，各线圈按照一定规律连接成= 相绕组3 定子绕组一般可以连接成星形（ Y ) 或三角形（ △ ) ，如图1 - 2 2 所示。绕组一般采用高强度漆包圆铜线绕制而成。

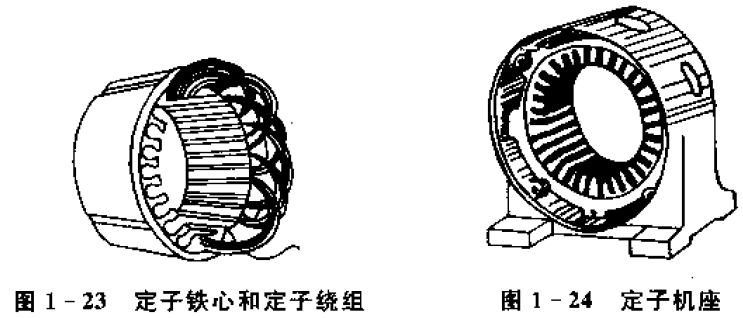

定子绕组嵌在定子铁心的定子槽内，如图1 - 2 3 所示，定子铁心则装在机座内腔，如图1 - 2 4 所示。

四、转子的结构

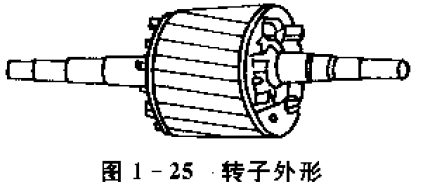

转子是电动机的旋转部分，由转轴、转子铁心和转子绕组(笼条）组成。转子外形如图1 - 25 所示。由于转子在定子腔内需自由转动，故转子与定子之间必须有空气隙，… 般为0.1-1 mm, 气隙对电动机的运行性能影响很大，转子与定子不能相互摩擦（俗称扫膛），否则会引起定子温度升高。

1. 转轴

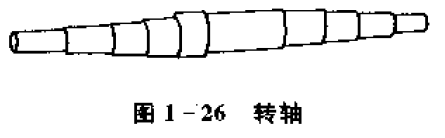

电动机转轴外形如阁1-26 所示，一般由屮碳钢加工而成6转子铁心就套在转轴上，转轴支撑着转子的重量，轴两端套上轴承，使转子在定子内腔自由运动。

2. 转子铁心

转子铁心由转了硅钢片组成。转了硅钢片由厚0.35-0.5 mm硅钢片冲制成如图1 - 27 所示形状，四

周有分布均匀的槽。把一定数量的转子硅钢片叠压在一起并伍装在转轴上，即成了转子铁心& 在转子铁心的四周槽内嵌有导体( 铜条或铝条）。

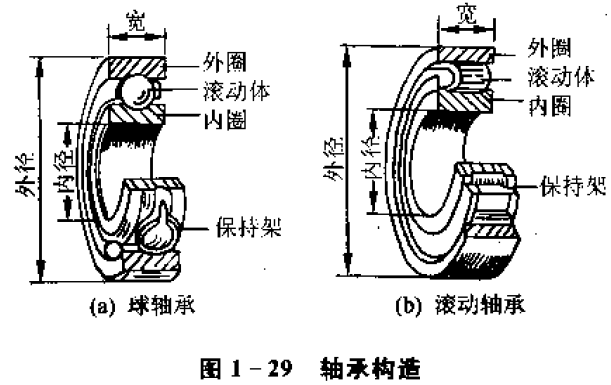

中心的圆孔内，内圈紧紧套在转轴上。当转子转动时，内圈随之转动，外圈不动6 内、外圈之间填充有润滑剂，以减少摩擦。一般按机座号和极对数配备相应尺寸的轴承，轴承尺寸按内径(mm )X 外径( mm ) X 宽度( mm ) 选配。

2. 端盖

俗称大盖，电动机有2 个端盖，分别装在机座的左、右端口上，由铸铁浇铸而成。其作用是把转子支撑在定子内腔的中心。

3. 轴承盖

俗称小盖，也足由铸铁制成。其作用是固定转于上的轴承，限定转子使其仅能沿轴向在极小范围内移动。

4. 执扇

一般由硬质塑料或铸铝制成，用于排风散热，

5. 罩壳

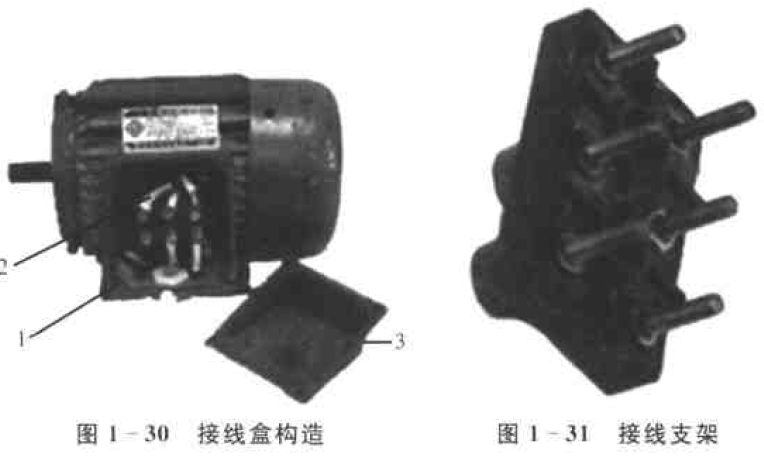

由薄铁板冲压制成，起保护风扇和定向排风的作用。接线盒接线盒由鹿座、盒盖和接线支架构成，如阌1 - 30 所示。其作用是固定和保护定子绕组的引出端及三相电源线的引入端。

底座和接线盒盖由_浇铸而成;。接线支架由绝缘电木制成其形状如图HI 獅。定子绕组是对称的-:相绕组，每相；tNY成1 2(^电角，对称均勻地嵌敢在定子铁心梢内^ 3 个绕绀的首糨用UUVUW1 丧氺，朱端用U2,V2,W2 表三相绕组共(5 个引出端固定在接线支架h. 如丨?H M 所示D 通常根据铭牌规定，定广绕组可以接成單形（ Y ) 或三角形（A ) ，如图1 -3 2所示,
