一、三相绕线式异步电动机的基本部件组成

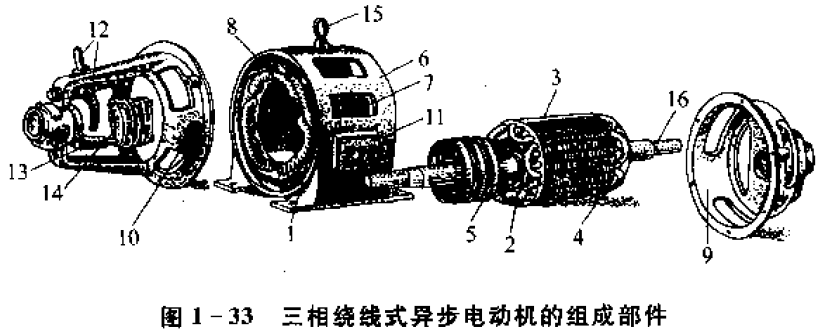

三相绕线式异步电动机的基本部件组成如图1-33所示。

1-定子 f-绕线式转子 d-转子铁心 H-转子绕组，滑环；6-机座外壳；

7-定子铁心；8-定子绕组-端盖 11-引线盒^ 2 -离合电刷用的手柄 13 -刷臂；U -连有刷握的电刷；15 -吊环；16-电动机轴

三相绕线式异步电动机的工作原理与三相鼠笼式异步电动机基本相同。从图1 - 3 3 可以看出除转子绕组与鼠笼式异步电动机不同外（电动机轴上有3 个滑环），端盖上还有与电刷有关的装置，如刷臂、连有刷握的电刷、离合电刷用的尹柄等，这些也是与鼠笼式异步电动机不同之处。

二、绕线式转子

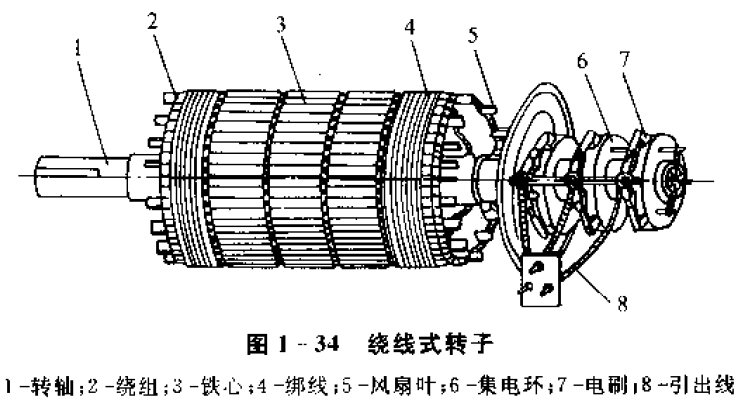

绕线式转子的结构如图1-34所示。

1. 转子绕组

转子绕组与定子绕组一样，也是一个三相对称绕组，它的极

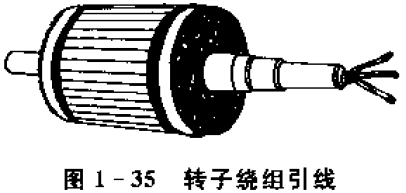

对数与定子绕组的极对数相同，如图1 - 35 所示。转子绕组一般都接成星形，3 根引出线分别接到转轴上3个彼此绝缘的铜质滑环上。

2. 滑环

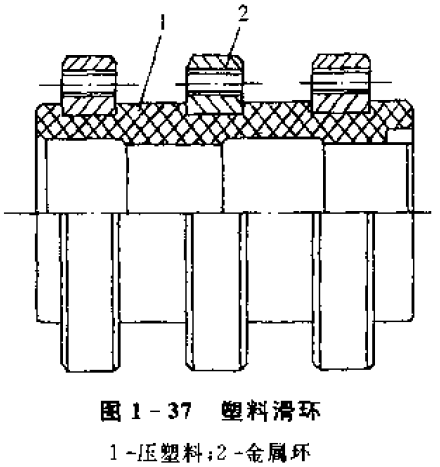

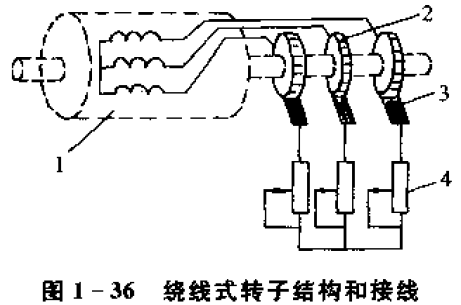

滑环又称集电环，由导电、绝缘和紧固支撑等部分组成。滑环足与电刷相接触的导电金属环，在绕线式异步电动机中，通过滑环中的金属环和电刷与外电路接通，以便在转子中串接变阻器（如图1 - 36 所示）„ 申接三相变阻器的目的是改善起动性能, 增大起动转矩。当转速达到额定值时，串联变阻器全部切除，并将转r绕组短路,使电动机正常工作。一般中、小型绕线式异步电动机，滑环采用塑料制成，常用4330 酚醛玻璃纤维爪塑料连同金属环压制成-个整体，如图

1-转子绕组；2-滑环电刷;4-相可变电阻器

1-37所示。压制塑料滑环时，须先将金属环与引出线焯接好。

3. 电刷及电刷装置

（1）电刷。常用的电刷有石墨电刷和金属石墨电刷2种。因电刷与滑环接触，所以要求电刷耐磨、电阻系数小，一般可依据电动机类型选择电刷型号。

（2）电刷装置，又称刷架。其作用是使外电路与转子绕组相连接，构成电动机正常的工作回路。

电刷装置由刷臂、刷握刷等组成。刷臂是把电刷装置固定到电动机上。刷握由刷盒弹簧和压指等部件组成，它是安裝电刷并使其在压力下与滑动面保持接触的部件。

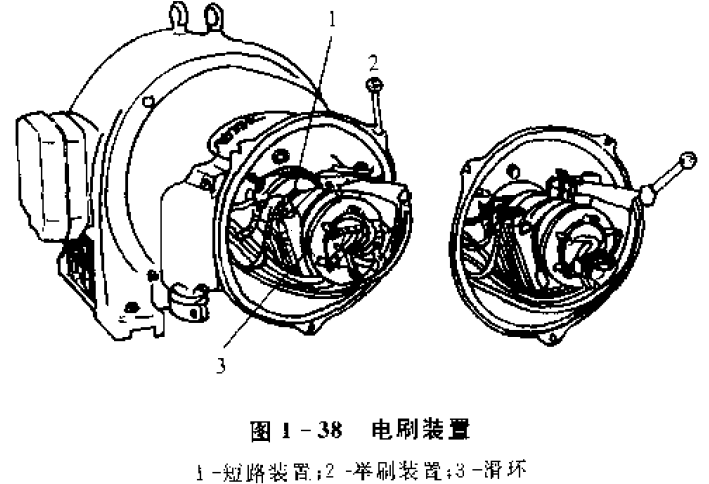

大中型绕线式异步电动机还设有举刷装置和短路装置 ，如图1 - 3 8 所示。起动时，转子绕绀和外电路相通；起动完毕，正常运行不需申接电阻时，可扳动举刷装置到运转位置，将三组电刷提起，减少电刷与滑环间的摩擦。同时，利用短路装置将3个滑环短接.电动机处于正常运行。
