4ZAJW—1型自动调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： 4ZAJW—1

类别：更新中…

结构：更新中…

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 0.1MPa

温度： ≤450℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：煤气、空气、烟气等气体

型号说明

ZAJW—1 C

ZAJW ---------------------- 厂标

1 ------------------------- 阀的公称压力（如：0.1MPa）

C ------------------------- 阀的材质（如：碳钢）

主要性能

型号

工作压力

/MPa

适用温度/℃

适用介质

ZAJW—1

0.1

≤450

煤气、空气、烟气等气体

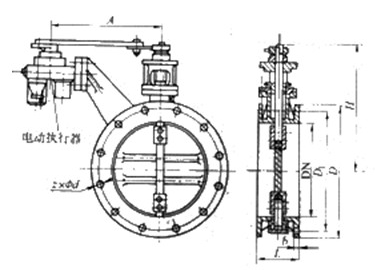

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	D	D₁	L	A	Η	z×Φd	6	重量/kg
200	320	280	140	350	340	8 ×Φ17.5	14	65
250	375	335	140	350	365	12×Φ17.5	14	70
300	440	395	170	400	390	12×Φ22	14	90
350	490	445	170	400	415	12 ×Φ22	14	95
400	540	495	190	500	440	16×Φ22	14	120
450	595	550	190	500	465	16×Φ22	14	140
500	645	600	190	500	490	20×Φ22	16	158
600	755	705	210	700	575	20×Φ26	16	215
700	860	810	210	700	625	24×Φ26	16	235
800	975	920	210	700	675	24×Φ30	22	372
900	1075	1020	250	800	725	24×Φ30	22	410
1000	1175	1120	250	1000	775	28×Φ30	22	448
1200	1375	1320	250	1000	975	32 ×Φ30	22	486
1400	1575	1520	300	1200	1175	36×Φ30	22	530
1600	1790	1730	300	1200	1375	40×Φ30	22	580
1800	1990	1930	300	1200	1575	44×Φ30	22	620
2000	2190	2130	300	1200	1775	48×Φ30	22	700

主要零部件材料表

型号	材料
型号	阀体、阀板	阀杆	填料
ZAJW—1	碳素钢	优质碳素钢	柔性石墨、石棉石墨

4ZAJW—1型自动调节阀CAD图纸下载
