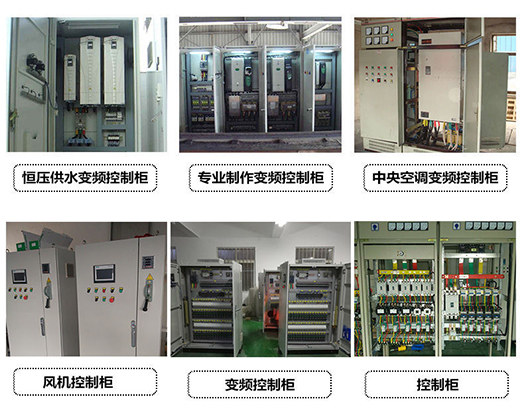

水泵控制柜概述：

      水泵控制柜启动方式分为：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动等。水泵配备

控制柜主要是为了节约能源、降低水泵运营成本、提高水泵压力控制能力、延长电机的使用寿命、降低电机的

噪音。变频控制柜还具有电源切换核对设备的保护功能以及变频调速功能，也有直观控制功能。水泵控制柜是

按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，其布置

应满足电力系统正常运行的要求，便于检修，不危及人身及周围设备的安全。正常运行时可借助手动或自动开

关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，

还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

      水泵控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，

并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑

的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环、恒压供水、消防、喷淋、中央空调、给排水、

港口机械、机床、锅炉、造纸机械、食品机械等等多种场合的水泵自动控制。水泵控制柜主要回路由隔离电路、

短路保护、过载（后备）保护电路、启停（变速）控制电器、热继电器及配电线电缆等组成，形成对水泵电机

有效保护。按需设各类监控信号。

水泵控制柜型号：JJ1、QZD、SDPS、YPB、QJX、

水泵控制柜型号编制说明：

1.启动方式

2.控制台数及方式

3.控制特征

水泵控制柜选型须知：

水泵控制柜的主要选型参数：

自耦降压启动控制柜：控制功率？控制方式：液位？压力？温度？时间？联动？控制数量？

水泵控制柜启动方式选择：

水泵控制柜的主要启动方式：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动，选用时应该根据供电条件等因素选择适当的启动方式。

水泵控制柜主要有以下的功能作用区分：

L型：液位控制。采用出厂时附带的高性能key浮球开关，可实现按液位高低的变化自动控制给水、排水。主要用于有水箱的场合。

P型：压力控制。以外接电接点压力表或压力开关等作传感信号，可根据检测到的管网压力变化自动开泵、停泵。本箱也同时适用于按钮遥控方式。主要用于生活给水及消防稳压系统

T型：温度控制。以温度传感器等作检测元件，配用温度控制器，根据设定的温度范围开泵、关泵，主要用于恒温、热交换系统等。

S型：时间控制。本型采用微机时钟控制器，用户可根据定时需要控制水泵的开启和关闭。主要用于各种有规律的间歇式供水场合。

C型：空调专用控制。本型是专为空调水泵设计的配套产品，水泵开启由控制中心操作，实现空调水泵与空调机组的联动，水泵运行时输出一个供制冷机组开机的控制接点，实现必须先开水泵后开机组的控制程序，确保空调系统安全运行。

X型：消防专用控制。本型按国家消防规范设计。消防、喷淋泵的启动可由①机箱面板手动，②消火栓按钮启动，③压力开关启动，④消防中心DC24V启动。并有输给消防中心的各泵开停状态答问信号。如用户需要双电源自动切换装置和消防泵定期巡检功能，请在订货时写明。

W型：潜污泵专用控制。本型是根据潜水泵的特殊工况设计的。采用浮球开关或电极等来实现高液位开泵，低液位停泵。并具有泵体泄漏保护和泵电机定子绕组过热保护。
