ZWTF—16C、XWTF— 16F型智能型温控调节阀
性能参数
外形尺寸与规格重量
其他主要参数

ZWTF—16C、XWTF— 16F型智能型温控调节阀

规格参数

型号： ZWTF—16C、XWTF— 16F

类别：调节阀

结构：更新中…

壳体： WCB碳钢

密封：不锈钢、PTFE四氟乙烯

压力： 1.6MPa

温度： ≤100℃

作用：温控调节阀

标准：国标

产品特点：更新中…

适用介质：蒸汽、热水等

型号说明：更新中…

主要性能

型号	PN	工作压力 /MPa	适用温度/℃	适用介质

ZWTF—16C	16	1.6	≤100	蒸汽、热水等
XWTF—16F

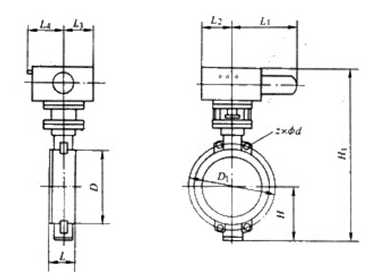

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L	D	D₁	Η	Η₁	L₁	L₂	L₃	L₄	z×Φd
50	43	102	125	87	460	195	95	85	100	4 ×Φ18
65	46	122	145	95	477					4×Φ18
80	49	133	160	110	501					8×Φ18
100	56	158	180	123	534					8×Φ18
125	64	184	210	144	573					8×Φ18
150	70	212	240	160	615					8×Φ18

主要零部件材料表

型号	材料
	阀体	蝶板	阀杆	密封圈	填料
ZWTF—16C	WCB	WCB/ 不锈钢	不锈钢	不锈钢 /PTFE	PTFE
XWTF—16F

ZWTF—16C、XWTF— 16F型智能型温控调节阀CAD图纸下载
