Xp47W、Xp547W型PN150(Lb)平衡式旋塞阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Xp47W、Xp547W

类别：旋塞阀

结构：锥齿轮旋塞阀、法兰旋塞阀、油密封旋塞阀

壳体：铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、低温铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钼不锈钢

密封：渗氮、镀镍磷、堆硬质合金(D802、STELLITE 6/STL 6)

压力： 150（Lb）~1500（Lb）

温度： -29℃~121℃

作用：更新中…

标准：美标

产品特点更新中…

适用介质水、天然气、油品、弱腐蚀性介质


产品图

型号说明

Xp 5 4 7 W—150(Lb) C

X ----------------------- 旋塞阀

P ------------------------ 厂标

5 ------------------------ 阀的传动方式（如：锥齿轮）

4 ----------------------- 阀的连接方式（如：法兰）

7 ----------------------- 阀的结构（如：油密封直通流道旋塞阀）

W ----------------------- 阀的密封材质（如：阀体直接加工）

150(Lb) ------------------ 阀的公称压力（如：150(Lb)）

C ------------------------ 阀的材质（碳钢）

主要性能

型号	压力级 (Lb)	工作压力 /MPa	适用温度/℃	适用介质

Xp47W—150(Lb) ~ 1500( Lb)	150~	2、5、 10、15、25	-29~121	水、天然气、油品
Xp547W—150(Lb) ~ 1500( Lb)
Xp47W—150(Lb) ~ 1500( Lb)			-46~121	水、天然气、油品
Xp547W—150(Lb) ~ 1500( Lb)	1500
Xp47W—150(Lb) ~ 1500( Lb)			-29~121	弱腐蚀性介质
Xp547W—150(Lb) ~ 1500(Lb)

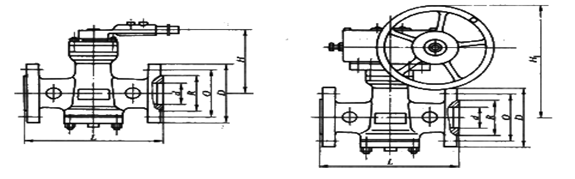

外形及连接尺寸图

外形及连接尺寸表

150(Lb) (mm)

DN/in	d	R	O	D	L	Η	H₁	重量/kg
2	49	92	120.7	152	178	178	—	19
3	74	127	152.4	190	203	219	—	33
4	100	157	190.5	229	229	235	—	52
6	150	216	241.3	279	267	260	—	80
8	201	270	298.5	343	292	—	601	178
10	252	324	362	406	330	—	738	350
12	303	381	431.8	483	356	—	837	475
14	334	413	476.3	533	686	—	845	670
16	385	470	539.8	597	762	—	825	785
18	436	533	577.9	635	864	—	765	885
20	487	584	635	698	914	-	785	966
24	589	692	749.3	813	1067	—	800	1856

主要零部件材料表

型号	材料
	阀体、塞体	阀杆	密封面	填料
Xp47W—150(Lb) ~ 1500( Lb)	铸钢	铬不锈钢	渗氮或镀镍磷	柔性石墨
Xp547W—150(Lb) ~ 1500( Lb)
Xp47W—150(Lb) ~ 1500( Lb)	低温铸钢	铬不锈钢	渗氮或镀镍磷	柔性石墨
Xp547W—150(Lb) ~ 1500( Lb)
Xp47W—150(Lb) ~ 1500( Lb)	铬镍钼不锈钢	铬镍钼不锈钢	渗氮或堆硬质合金	柔性石墨
Xp547W—150(Lb) ~ 1500(Lb)

Xp47W、Xp547W型PN150(Lb)平衡式旋塞阀CAD图纸下载
