X43H/F型PN150(Lb)旋塞阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： X43H、X43F

类别：旋塞阀

结构：法兰旋塞阀、填料密封旋塞阀

壳体：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、不锈钢

密封：更新中…

压力： 150（Lb）、300（Lb）、600（Lb）、900（Lb）

温度： -29℃~425℃

作用：更新中…

标准：美标

产品特点更新中…

适用介质更新中…


产品图

型号说明

X 4 3 H—150(Lb) C

X ----------------------- 旋塞阀

4 ----------------------- 阀的连接方式（如：法兰）

3 ----------------------- 阀的结构（如：填料密封直通流道旋塞阀）

H------------------------ 阀的密封材质（如：Cr13系不锈钢）

150 (Lb) ---------------- 阀的公称压力（如：150 (Lb)）

C ------------------------ 阀的材质（碳钢）

主要性能

型号	压力级	适用介质	适用温度
型号	(Lb)	适用介质	/℃
X43H—150(Lb)	150	水、油、蒸汽等	-29~425
X43H—300(Lb)	300
X43H—600(Lb)	600
X43H—900(Lb)	900
X43H—150(Lb)P	150	水、油、蒸汽等	-29~425
X43H—300(Lb)P	300
X43H—600(Lb)P	600
X43H—900(Lb)P	900
X43F—150(Lb)P	150	水、油、蒸汽等	-29 ~425
X43F—300(Lb)P	300
X43F—600(Lb)P	600
X43F—900(Lb)P	900

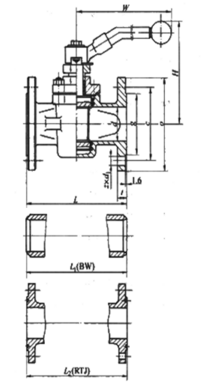

外形及连接尺寸图

外形及连接尺寸表

150(Lb) (mm)

DN/in	DN	d	L	L₁(BW)	L₂(RTJ)	H	W	O	C	g	t	z×Φd
1½	40	38	165	165	178	140	280	127	98.5	73	15	4×Φ15
2	50	51	178	216	190	150	310	152	120.5	92	16	4×Φ19
2½	65	64	190	241	203	165	350	178	139.5	105	18	4×Φ19
3	80	76	203	283	216	180	400	190	152.5	127	19	4×Φ19
4	100	102	229	305	241	380	—	229	190.5	157	24	8 ×Φ19
6	150	152	267	403	279	520	—	279	241.5	216	26	8×Φ22
8	200	203	292	419	305	580	—	343	298.5	270	29	8×Φ22
10	250	254	330	457	343	620	—	406	362	324	31	12×Φ25
12	300	305	356	502	368	680	—	483	432	381	32	12×Φ25

主要零部件材料表

型号	材料
型号	阀体、阀盖
X43H—150(Lb)	碳钢
X43H—300(Lb)
X43H—600(Lb)
X43H—900(Lb)
X43H—150(Lb)P	不锈钢
X43H—300(Lb)P
X43H—600(Lb)P
X43H—900(Lb)P
X43F—150(Lb)P
X43F—300(Lb)P	不锈钢
X43F—600(Lb)P
X43F—900(Lb)P
