  • J41TC型PN25陶瓷截止阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： J41Tc

类别： 截止阀

结构： 法兰截止阀、直通流道截止阀

壳体： WCB碳钢、铬钼钒合金钢(12Cr1MoV、ZGCr5Mo)、ZG1Cr18Ni9Ti铬镍钛不锈钢

密封： 更新中…

压力： 1.6~16MPa

温度： ≤540℃

作用： 更新中…

标准： 国标

产品特点：更新中…

适用介质：水、油品、气、酸液、渣水


           产品图

型号说明

J 4 1 Tc -16 C

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道截止阀）

TC ---------------------- 阀的密封材质（如：陶瓷）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）


主要性能

型号

PN

工作压力/MPa

适用温度/℃

适用介质

J41Tc -16C~160

16~160

1.6~16

≤425

水、油品、气、酸液、渣水

J41Tc -16V~160V

≤540

J41Tc -16I~160I

J41Tc -16P~160P

≤200

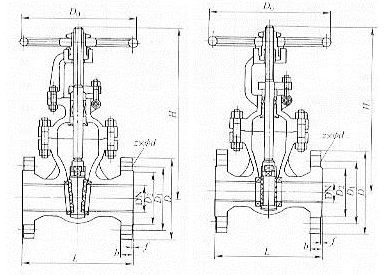

外形及连接尺寸图


外形及连接尺寸表

PN25                                                     （mm）

DN

L

D

D1

D2

b-f

Z×Φd

H

Do

重量Kg

10

130

90

60

40

16-2

4×Φ14

198

120

4.9

15

130

95

65

45

16-2

4×Φ14

218

120

5.4

20

150

105

75

55

16-2

4×Φ14

258

140

7

25

160

115

85

65

16-2

4×Φ14

275

160

7.4

32

180

135

100

78

18-2

4×Φ18

280

180

8.5

40

200

145

110

85

18-3

4×Φ18

330

200

12.5

50

230

160

125

100

20-3

4×Φ18

350

240

16

65

290

180

145

120

22-3

8×Φ18

355

280

25

80

310

195

160

135

22-3

8×Φ18

400

280

30

100

350

230

190

160

24-3

8×Φ23

415

320

34.5

125

400

270

220

188

28-3

8×Φ25

460

360

89

150

480

300

250

218

30-3

8×Φ25

510

400

98

200

600

360

310

278

34-3

12×Φ25

710

400

180

250

650

425

370

332

36-3

12×Φ30

786

450

446

300

750

485

430

390

40-4

16×Φ30

925

500

654


主要零部件材料表

型号

材料

阀体、阀盖

阀板

阀杆

阀座

J41Tc -16C~160

WCB

WCB+工程陶瓷

2Cr13

25Cr2MoV

118Ni9Ti

工程陶瓷

J41Tc -16V~160V

12Cr1MoV

12Cr1MoV+工程陶瓷

J41Tc -16I~160I

ZGCr5Mo

ZGCr5Mo+工程陶瓷

J41Tc -16P~160P

ZG1Cr18Ni9Ti

ZG1Cr18Ni9Ti+工程陶瓷
